5.2 重ね合わせデータ登録
リコールデータを重ね合わせデータとして登録し、計測画面に現在の計測と重ね合わせて表示します。
1計測画面で「Menu」をタッチします。
Menu画面が表示されます。
2Menu画面で「リコール」をタッチします。
リコール画面が表示されます。
3リコール画面でリコールデータを読み出します。
4「Menu」をタッチします。
Menu画面が表示されます。
5Menu画面で「表示」をタッチします。
表示画面が表示されます。
6「重ね合わせ」をタッチします。
重ね合わせ画面が表示されます。

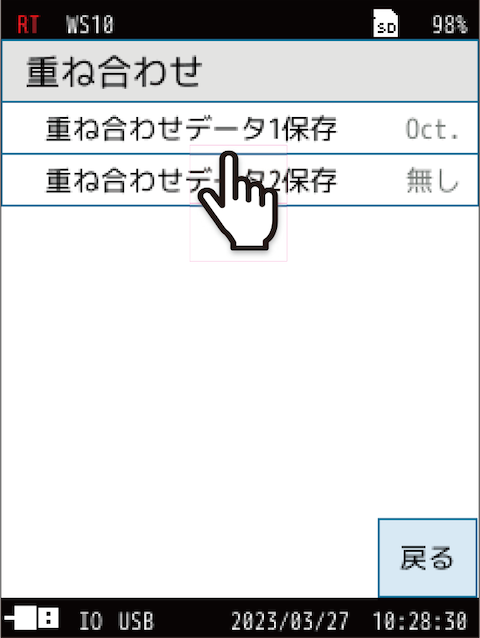

7「重ね合わせデータ1保存」または「重ね合わせデータ2保存」をタッチします。
重ね合わせデータが登録されます。
重ね合わせデータは2つまで登録することができます。
ノート
以下は重ね合わせデータに登録できますが表示できません。
- 重ね合わせデータ1と重ね合わせデータ2でオクターブバンド幅が異なるデータ
- 測定画面と重ね合わせデータのオクターブバンド幅が異なるデータ
以下は重ね合わせデータに登録できません。
- 付加バンドがOnのデータ
すでに保存されたデータがある場合は、右図のような画面が表示されます。
登録した重ね合わせデータの削除方法については、重ね合わせを参照してください。
8「戻る」、またはSTART/STOPキーを押して計測画面に戻ります。
9計測画面で「Menu」をタッチします。
Menu画面が表示されます。
10Menu画面で「表示」をタッチします。
表示画面が表示されます。
11「重ね合わせ」をタッチします。
重ね合わせ画面が表示されます。
12「重ね合わせデータ表示」をOnにします。
登録した重ね合わせデータの削除方法については、重ね合わせを参照してください。
13「戻る」、またはSTART/STOPキーを押して計測画面に戻ります。
登録した重ね合わせデータが計測画面に表示されます。
重ね合わせデータ1は赤色、重ね合わせデータ2は青色の線で表示されます。
