普通騒音計NL-43 精密騒音計NL-53 取扱説明書 技術解説編

8.11 指向特性

騒音計の指向特性は、基準入射方向（0ﾟ）の測定値に対する、任意の入射角θの測定値との差として表します。
NL-43/NL-53で使用しているエレクトレットコンデンサマイクロホンは圧力型であるため本来全指向性（無指向性）ですが、高い周波数においては構造に起因する回折効果やくぼみ効果などのために指向性を持つようになります。
次の図にNL-43/NL-53の指向特性を示します。

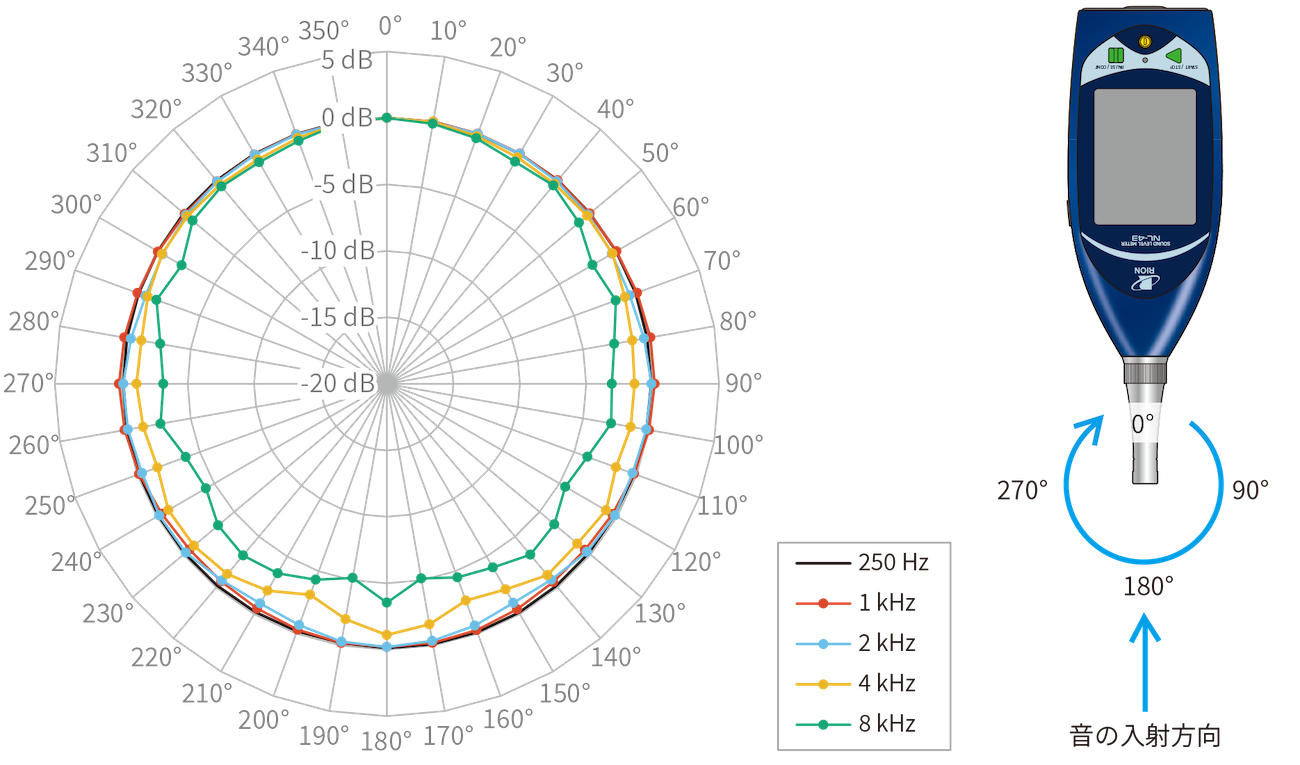

図13 NL-43の指向特性（水平方向）
図13 NL-43の指向特性（水平方向）

表5 NL-43の指向特性（水平方向）

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° 0.03 0.01 0.01 0.02 0.02 0.01 0.02 0.01 -0.01 -0.02 0.00 0.03 -0.01 0.03 0.02 0.00 -0.03 0.04 0.04 0.00 0.11 -0.14
20° 0.01 0.03 0.01 0.03 0.03 0.04 0.02 0.06 -0.04 0.01 -0.08 0.08 -0.06 0.00 0.01 -0.17 0.00 0.10 -0.10 -0.13 -0.03 -0.33
30° -0.02 0.02 0.03 0.02 0.04 0.05 0.01 0.10 -0.13 -0.03 -0.19 0.05 -0.06 -0.14 -0.03 -0.32 -0.06 -0.07 -0.39 -0.21 -0.52 -0.71
40° 0.01 -0.02 -0.02 -0.01 0.03 0.05 -0.01 0.14 -0.22 -0.11 -0.34 -0.11 0.00 -0.37 -0.17 -0.37 -0.31 -0.32 -0.69 -0.24 -1.10 -0.52
50° -0.06 -0.08 -0.07 -0.03 0.00 0.06 -0.08 0.13 -0.20 -0.23 -0.45 -0.36 0.00 -0.44 -0.51 -0.32 -0.88 -0.54 -1.00 -0.35 -1.50 -1.13
60° -0.08 -0.09 -0.12 -0.09 -0.02 0.10 -0.04 0.10 -0.10 -0.44 -0.61 -0.53 -0.23 -0.40 -0.77 -0.41 -0.85 -0.76 -0.95 -1.02 -1.28 -2.12
70° -0.07 -0.14 -0.15 -0.12 -0.05 0.10 0.03 0.04 0.03 -0.56 -0.87 -0.64 -0.64 -0.56 -0.82 -0.93 -0.31 -1.29 -1.38 -1.29 -2.20 -1.67
80° -0.11 -0.15 -0.19 -0.17 -0.11 0.06 0.14 -0.03 0.05 -0.35 -0.83 -0.84 -0.78 -0.94 -0.98 -1.24 -1.14 -1.26 -1.68 -1.81 -2.08 -2.64
90° -0.11 -0.18 -0.23 -0.21 -0.18 -0.02 0.15 0.01 -0.13 -0.09 -0.44 -0.72 -0.90 -1.29 -1.17 -1.36 -1.70 -1.52 -1.48 -1.96 -2.94 -3.07
100° -0.15 -0.22 -0.31 -0.33 -0.28 -0.17 0.03 0.13 -0.29 -0.17 -0.35 -0.13 -0.50 -1.24 -1.59 -1.37 -1.72 -1.97 -2.47 -2.14 -3.11 -2.86
110° -0.17 -0.24 -0.35 -0.37 -0.33 -0.29 -0.20 0.20 -0.09 -0.33 -0.66 -0.38 -0.26 -0.58 -1.08 -1.66 -1.54 -2.26 -2.89 -3.02 -3.44 -3.95
120° -0.20 -0.25 -0.37 -0.42 -0.38 -0.38 -0.41 0.02 -0.09 -0.18 -0.66 -0.55 -0.56 -0.77 -0.76 -0.95 -1.36 -1.58 -2.43 -3.27 -3.87 -4.49
130° -0.18 -0.29 -0.38 -0.44 -0.42 -0.43 -0.55 -0.33 -0.43 -0.34 -0.54 -0.42 -0.61 -1.09 -1.14 -1.29 -1.00 -0.87 -1.86 -2.37 -3.20 -3.57
140° -0.15 -0.26 -0.36 -0.37 -0.39 -0.40 -0.53 -0.47 -0.72 -0.76 -0.97 -0.70 -0.75 -1.18 -1.30 -1.21 -1.19 -2.25 -1.77 -1.70 -2.90 -3.21
150° -0.12 -0.24 -0.31 -0.32 -0.36 -0.34 -0.42 -0.38 -0.75 -0.97 -1.35 -1.19 -1.35 -1.81 -2.01 -2.13 -1.64 -2.17 -2.60 -2.65 -3.75 -4.05
160° -0.10 -0.20 -0.29 -0.22 -0.27 -0.23 -0.28 -0.11 -0.55 -0.65 -1.06 -0.77 -1.14 -1.52 -1.93 -2.64 -3.06 -3.15 -3.85 -3.78 -4.45 -4.51
170° -0.11 -0.23 -0.29 -0.22 -0.26 -0.19 -0.21 0.01 -0.34 -0.35 -0.68 -0.21 -0.62 -0.87 -1.10 -1.63 -1.63 -2.09 -3.12 -3.33 -4.23 -5.14
180° -0.11 -0.20 -0.29 -0.21 -0.26 -0.18 -0.20 0.07 -0.27 -0.20 -0.56 0.06 -0.37 -0.57 -0.68 -1.10 -0.80 -1.11 -1.96 -1.98 -2.40 -3.53
190° -0.21 -0.28 -0.37 -0.47 -0.23 -0.24 -0.20 0.02 -0.42 -0.30 -0.72 -0.29 -0.61 -1.11 -1.40 -2.01 -1.75 -2.35 -3.26 -3.70 -4.19 -5.18
200° -0.19 -0.28 -0.39 -0.47 -0.27 -0.30 -0.32 -0.14 -0.66 -0.67 -1.15 -0.84 -1.17 -1.86 -2.51 -3.11 -2.66 -2.89 -3.36 -3.69 -3.96 -4.32
210° -0.18 -0.27 -0.38 -0.43 -0.31 -0.34 -0.47 -0.35 -0.81 -0.93 -1.34 -1.00 -1.26 -1.72 -2.20 -2.02 -1.67 -1.64 -2.45 -2.77 -3.59 -3.55
220° -0.15 -0.25 -0.37 -0.38 -0.36 -0.39 -0.58 -0.40 -0.68 -0.68 -0.92 -0.61 -0.76 -1.19 -1.34 -1.32 -1.78 -1.73 -1.62 -1.88 -2.94 -3.15
230° -0.13 -0.23 -0.37 -0.34 -0.38 -0.40 -0.59 -0.23 -0.32 -0.23 -0.53 -0.45 -0.76 -1.13 -1.09 -1.04 -1.13 -0.92 -1.84 -2.31 -3.59 -3.42
240° -0.14 -0.20 -0.34 -0.31 -0.38 -0.34 -0.43 0.09 -0.02 -0.20 -0.70 -0.65 -0.61 -0.60 -0.50 -1.00 -1.51 -1.78 -2.30 -3.13 -4.20 -4.27
250° -0.14 -0.19 -0.32 -0.28 -0.33 -0.23 -0.15 0.23 -0.06 -0.38 -0.64 -0.36 -0.35 -0.71 -1.12 -1.62 -1.87 -2.33 -2.43 -2.88 -3.03 -3.88
260° -0.12 -0.18 -0.26 -0.24 -0.27 -0.12 0.05 0.12 -0.24 -0.20 -0.33 -0.31 -0.64 -1.20 -1.56 -1.36 -2.10 -1.91 -2.55 -2.00 -3.50 -2.69
270° -0.16 -0.16 -0.25 -0.23 -0.18 -0.02 0.18 0.01 -0.09 -0.15 -0.50 -0.92 -0.91 -1.14 -1.31 -1.15 -1.46 -1.66 -1.77 -2.00 -2.74 -3.16
280° -0.12 -0.15 -0.19 -0.06 -0.13 0.04 0.07 0.04 0.04 -0.44 -0.95 -0.73 -0.76 -1.04 -0.75 -1.23 -1.04 -1.11 -1.48 -1.62 -2.05 -2.68
290° -0.10 -0.15 -0.17 -0.03 -0.06 0.07 -0.03 0.13 -0.01 -0.66 -0.92 -0.50 -0.70 -0.56 -0.67 -0.84 -0.92 -1.09 -1.32 -1.26 -2.44 -1.54
300° -0.08 -0.11 -0.15 -0.02 -0.02 0.08 -0.11 0.18 -0.15 -0.50 -0.66 -0.50 -0.29 -0.47 -0.79 -0.46 -1.07 -0.80 -0.68 -0.99 -1.58 -2.15
310° -0.04 -0.08 -0.10 0.02 0.00 0.06 -0.14 0.20 -0.28 -0.26 -0.51 -0.31 -0.05 -0.56 -0.43 -0.38 -0.83 -0.10 -0.76 -0.51 -1.59 -0.91
320° -0.03 -0.05 -0.07 0.02 0.00 0.02 -0.12 0.18 -0.31 -0.15 -0.42 -0.05 -0.10 -0.39 -0.25 -0.43 -0.38 -0.01 -0.73 -0.40 -1.28 -0.63
330° -0.03 -0.04 -0.06 0.03 0.00 0.00 -0.08 0.14 -0.24 -0.11 -0.29 0.07 -0.20 -0.16 -0.12 -0.53 -0.25 0.15 -0.42 -0.44 -0.43 -0.75
340° -0.01 -0.01 -0.03 0.04 -0.01 0.00 -0.04 0.08 -0.13 -0.06 -0.13 0.06 -0.13 -0.05 0.01 -0.32 -0.16 0.09 0.03 -0.16 -0.06 -0.55
350° 0.03 0.00 -0.03 0.03 -0.01 -0.01 -0.02 0.03 -0.05 -0.04 -0.04 0.03 -0.05 -0.03 0.06 -0.07 -0.10 0.12 0.00 -0.04 -0.08 -0.09

左右にスクロールして表をご覧ください。

図14 NL-43の指向特性（垂直方向）
図14 NL-43の指向特性（垂直方向）

表6 NL-43の指向特性（垂直方向）

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° -0.02 -0.04 -0.01 -0.09 0.00 -0.03 -0.04 0.03 -0.09 -0.01 -0.04 -0.04 -0.04 -0.08 -0.02 0.02 -0.13 0.12 -0.07 -0.14 -0.11 -0.01
20° -0.01 -0.05 -0.01 -0.11 0.01 -0.01 -0.03 0.10 -0.18 -0.03 -0.12 -0.04 -0.08 -0.11 -0.06 -0.13 -0.20 -0.01 -0.16 -0.50 -0.13 -0.24
30° -0.04 -0.10 -0.04 -0.14 0.03 -0.01 -0.07 0.17 -0.30 -0.05 -0.25 -0.02 -0.13 -0.26 -0.18 -0.23 -0.53 -0.27 -0.35 -0.53 -0.45 -0.34
40° -0.01 -0.09 -0.08 -0.17 0.04 0.02 -0.08 0.22 -0.39 -0.09 -0.36 -0.11 -0.10 -0.39 -0.27 -0.22 -0.71 -0.25 -0.35 -0.69 -0.89 -0.69
50° -0.06 -0.14 -0.13 -0.22 0.01 0.03 -0.11 0.21 -0.41 -0.18 -0.41 -0.28 -0.14 -0.52 -0.40 -0.64 -0.89 -0.57 -0.69 -1.06 -1.52 -1.20
60° -0.09 -0.14 -0.14 -0.24 0.03 0.07 -0.10 0.15 -0.32 -0.47 -0.55 -0.45 -0.24 -0.59 -0.47 -0.95 -1.12 -1.03 -0.99 -1.02 -1.95 -1.41
70° -0.10 -0.19 -0.19 -0.27 -0.03 0.06 -0.01 0.09 -0.16 -0.80 -0.89 -0.52 -0.50 -0.78 -0.41 -0.90 -1.44 -0.88 -1.44 -1.48 -1.84 -1.67
80° -0.13 -0.22 -0.22 -0.30 -0.09 0.03 0.12 0.05 0.04 -0.49 -1.17 -0.90 -0.57 -1.03 -0.85 -0.70 -1.63 -1.65 -1.62 -1.81 -2.05 -2.36
90° -0.12 -0.14 -0.21 -0.21 -0.18 0.00 0.25 -0.01 0.08 -0.43 -0.70 -0.93 -0.76 -0.83 -1.40 -1.22 -1.31 -2.21 -1.89 -2.04 -2.52 -2.78
100° -0.06 -0.16 -0.25 -0.26 -0.25 -0.12 0.14 0.09 -0.32 -0.27 -0.30 -0.88 -1.00 -1.28 -1.17 -1.58 -1.53 -1.63 -2.03 -2.28 -3.56 -2.84
110° -0.06 -0.17 -0.28 -0.28 -0.30 -0.20 -0.11 0.30 -0.13 -0.18 -0.72 -0.53 -0.43 -0.87 -1.23 -1.77 -2.07 -2.20 -2.32 -2.20 -2.47 -4.12
120° -0.08 -0.17 -0.28 -0.30 -0.36 -0.29 -0.37 0.21 0.19 -0.09 -0.34 -0.65 -0.73 -0.81 -0.75 -0.69 -2.12 -3.01 -2.52 -3.13 -3.54 -3.60
130° -0.07 -0.17 -0.31 -0.31 -0.35 -0.33 -0.50 -0.23 -0.09 -0.03 -0.11 -0.10 -0.27 -0.77 -1.36 -1.46 -1.27 -1.41 -2.30 -2.82 -3.88 -4.30
140° -0.08 -0.18 -0.31 -0.33 -0.34 -0.34 -0.51 -0.57 -0.61 -0.64 -0.70 -0.43 -0.19 -0.26 -0.17 -0.61 -1.58 -2.67 -2.40 -1.91 -2.22 -3.60
150° -0.11 -0.18 -0.32 -0.32 -0.31 -0.30 -0.42 -0.53 -0.85 -1.13 -1.47 -1.26 -1.27 -1.35 -1.31 -0.87 -0.88 -0.71 -1.31 -2.15 -3.58 -3.49
160° -0.09 -0.20 -0.31 -0.35 -0.26 -0.24 -0.27 -0.27 -0.71 -0.92 -1.31 -1.36 -1.54 -2.13 -2.76 -3.00 -3.20 -3.39 -2.72 -2.42 -2.59 -1.97
170° -0.11 -0.20 -0.33 -0.36 -0.24 -0.19 -0.17 -0.03 -0.47 -0.43 -0.77 -0.55 -0.74 -1.24 -1.50 -1.90 -2.24 -3.60 -4.10 -4.73 -5.77 -6.97
180° -0.13 -0.20 -0.33 -0.39 -0.21 -0.18 -0.06 0.06 -0.27 -0.19 -0.46 -0.15 -0.30 -0.56 -0.66 -0.89 -0.86 -1.33 -2.23 -2.26 -2.58 -4.12
190° -0.14 -0.17 -0.32 -0.34 -0.20 -0.18 -0.09 0.01 -0.30 -0.26 -0.53 -0.24 -0.45 -0.65 -0.72 -1.08 -1.26 -1.89 -3.13 -3.31 -3.86 -5.82
200° -0.12 -0.18 -0.33 -0.34 -0.25 -0.22 -0.17 -0.15 -0.51 -0.61 -0.91 -0.82 -1.03 -1.33 -1.59 -2.40 -3.37 -4.20 -5.34 -5.73 -5.53 -5.69
210° -0.11 -0.17 -0.34 -0.33 -0.31 -0.29 -0.27 -0.42 -0.75 -0.97 -1.33 -1.32 -1.44 -1.75 -1.89 -2.66 -2.57 -2.03 -2.01 -1.62 -2.45 -3.72
220° -0.11 -0.17 -0.35 -0.33 -0.35 -0.35 -0.41 -0.62 -0.75 -0.84 -0.93 -0.87 -0.62 -0.84 -0.98 -0.79 -0.66 -2.63 -2.73 -2.93 -3.28 -2.71
230° -0.12 -0.17 -0.37 -0.34 -0.39 -0.38 -0.46 -0.47 -0.36 -0.19 -0.23 -0.25 -0.37 -0.64 -1.19 -1.50 -2.17 -2.07 -1.23 -2.24 -4.21 -3.22
240° -0.14 -0.21 -0.37 -0.36 -0.37 -0.37 -0.40 -0.02 0.10 -0.03 -0.36 -0.52 -0.86 -1.18 -1.00 -0.61 -1.13 -2.06 -2.97 -3.30 -3.64 -4.23
250° -0.15 -0.21 -0.35 -0.36 -0.37 -0.31 -0.23 0.26 0.01 -0.28 -0.81 -0.71 -0.62 -0.65 -0.62 -1.62 -2.57 -2.23 -3.37 -2.33 -3.11 -4.38
260° -0.13 -0.17 -0.34 -0.34 -0.30 -0.21 0.04 0.12 -0.38 -0.26 -0.52 -0.56 -0.54 -0.77 -1.32 -2.04 -1.91 -2.88 -2.07 -2.56 -3.96 -2.57
270° -0.09 -0.19 -0.24 -0.29 -0.17 -0.07 0.26 -0.05 -0.18 -0.37 -0.24 -0.39 -0.60 -1.09 -1.56 -0.87 -1.40 -1.55 -2.57 -2.19 -2.51 -3.58
280° -0.14 -0.18 -0.26 -0.27 -0.13 0.01 0.19 -0.09 -0.03 -0.28 -0.81 -0.67 -0.72 -1.30 -0.89 -0.93 -1.27 -1.90 -1.22 -2.03 -2.34 -2.20
290° -0.13 -0.16 -0.19 -0.20 -0.05 0.08 0.07 0.00 -0.13 -0.40 -0.73 -0.63 -0.74 -0.67 -0.52 -1.26 -0.96 -1.98 -1.68 -1.79 -2.13 -1.94
300° -0.08 -0.12 -0.13 -0.13 0.00 0.09 -0.03 0.06 -0.22 -0.34 -0.57 -0.63 -0.27 -0.30 -0.66 -0.69 -0.95 -0.83 -1.57 -0.96 -1.08 -2.25
310° -0.15 -0.13 -0.15 -0.06 0.00 0.03 -0.15 0.13 -0.34 -0.22 -0.57 -0.37 -0.01 -0.43 -0.63 -0.17 -1.03 -0.74 -0.49 -1.16 -1.82 -0.74
320° -0.14 -0.09 -0.09 -0.02 0.02 0.01 -0.10 0.16 -0.31 -0.16 -0.50 -0.13 -0.01 -0.41 -0.21 -0.18 -0.62 -0.97 -0.57 -0.29 -1.61 -0.57
330° -0.10 -0.04 -0.06 0.00 0.01 -0.02 -0.07 0.13 -0.22 -0.13 -0.31 0.11 -0.09 -0.31 0.07 -0.55 -0.33 -0.78 -0.81 -0.80 -0.55 -1.21
340° -0.08 -0.03 -0.04 -0.01 0.01 -0.01 -0.05 0.08 -0.13 -0.04 -0.13 0.13 -0.09 -0.16 0.15 -0.32 -0.18 -0.13 -0.27 -0.49 0.33 -0.22
350° -0.06 0.01 -0.02 -0.01 0.02 0.00 -0.01 0.04 -0.04 -0.03 -0.03 0.07 -0.02 -0.06 0.12 -0.09 -0.13 0.03 -0.03 -0.13 0.31 -0.08

左右にスクロールして表をご覧ください。

図15 NL-43 WS-10装着時の指向特性（水平方向）
図15 NL-43 WS-10装着時の指向特性（水平方向）

表7 NL-43 WS-10装着時の指向特性（水平方向）

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° 0.02 0.02 0.01 0.00 0.02 0.02 0.03 0.03 0.00 0.02 -0.02 0.05 0.00 0.01 -0.06 -0.09 0.03 0.09 0.04 -0.11 0.08 -0.16
20° 0.04 0.04 0.03 0.02 0.02 0.07 0.10 0.06 0.00 0.10 -0.07 0.18 0.00 -0.06 -0.22 -0.34 0.04 0.33 0.06 -0.38 0.00 -0.32
30° 0.04 0.03 0.03 0.03 0.02 0.06 0.09 0.10 -0.08 0.06 -0.18 0.21 -0.02 -0.18 -0.25 -0.50 -0.04 0.31 -0.16 -0.60 -0.42 -0.63
40° -0.01 -0.02 -0.03 -0.04 0.01 0.06 0.02 0.14 -0.22 -0.05 -0.35 0.01 0.00 -0.40 -0.30 -0.44 -0.34 -0.02 -0.49 -0.67 -0.93 -0.70
50° -0.06 -0.07 -0.07 -0.10 0.00 0.06 -0.05 0.10 -0.27 -0.18 -0.45 -0.32 0.00 -0.50 -0.49 -0.21 -0.80 -0.28 -0.92 -0.83 -1.63 -1.19
60° -0.05 -0.07 -0.09 -0.15 -0.02 0.09 0.00 0.05 -0.14 -0.37 -0.60 -0.58 -0.18 -0.44 -0.84 -0.28 -0.88 -0.46 -0.98 -1.38 -1.46 -2.25
70° -0.14 -0.19 -0.23 -0.28 -0.08 0.03 -0.08 -0.05 -0.14 -0.71 -0.88 -0.83 -0.72 -0.57 -0.67 -0.64 -0.42 -0.99 -1.36 -1.81 -2.27 -2.20
80° -0.17 -0.24 -0.27 -0.36 -0.13 -0.03 0.02 -0.14 -0.14 -0.59 -0.92 -1.04 -0.94 -1.00 -0.68 -1.05 -0.95 -1.09 -1.73 -2.15 -2.59 -2.85
90° -0.13 -0.22 -0.30 -0.40 -0.22 -0.08 0.10 -0.12 -0.22 -0.33 -0.64 -1.15 -1.02 -1.27 -1.03 -1.10 -1.47 -1.32 -1.70 -2.55 -2.89 -3.78
100° -0.24 -0.33 -0.42 -0.44 -0.36 -0.35 -0.18 -0.05 -0.65 -0.50 -0.49 -0.43 -0.84 -1.31 -1.28 -1.15 -2.00 -1.58 -2.72 -2.82 -3.98 -3.33
110° -0.24 -0.33 -0.44 -0.44 -0.45 -0.45 -0.42 0.01 -0.46 -0.71 -0.81 -0.67 -0.64 -0.68 -0.74 -1.28 -1.62 -1.81 -2.96 -3.59 -4.19 -4.50
120° -0.26 -0.34 -0.46 -0.45 -0.48 -0.54 -0.68 -0.16 -0.44 -0.57 -0.85 -0.89 -1.02 -0.85 -0.39 -0.60 -1.49 -0.96 -2.47 -3.72 -4.73 -5.34
130° -0.33 -0.39 -0.53 -0.48 -0.54 -0.65 -0.91 -0.53 -0.91 -0.69 -0.80 -0.58 -1.12 -1.25 -0.93 -1.00 -1.06 -0.18 -1.70 -3.13 -3.98 -4.49
140° -0.28 -0.34 -0.47 -0.41 -0.48 -0.57 -0.86 -0.73 -1.11 -1.19 -1.19 -1.01 -1.23 -1.31 -0.99 -0.89 -1.23 -1.56 -1.63 -2.23 -3.75 -4.04
150° -0.30 -0.35 -0.45 -0.40 -0.47 -0.52 -0.78 -0.64 -1.20 -1.44 -1.65 -1.48 -1.88 -2.00 -1.78 -1.92 -1.53 -1.33 -2.36 -2.94 -4.11 -5.00
160° -0.25 -0.32 -0.44 -0.36 -0.41 -0.43 -0.63 -0.39 -0.95 -1.13 -1.31 -1.23 -1.66 -1.74 -1.76 -2.38 -3.01 -2.68 -3.79 -4.11 -4.93 -5.51
170° -0.28 -0.36 -0.45 -0.39 -0.38 -0.39 -0.53 -0.24 -0.80 -0.75 -0.90 -0.65 -1.05 -1.07 -0.90 -1.36 -1.66 -1.44 -3.07 -3.71 -4.62 -6.20
180° -0.28 -0.37 -0.45 -0.39 -0.36 -0.39 -0.51 -0.15 -0.75 -0.58 -0.79 -0.37 -0.80 -0.86 -0.65 -0.94 -0.86 -0.66 -1.89 -2.60 -3.02 -4.53
190° -0.29 -0.42 -0.50 -0.55 -0.35 -0.44 -0.62 -0.30 -0.91 -0.97 -0.95 -1.16 -1.23 -1.31 -0.68 -1.23 -2.26 -1.96 -3.30 -3.88 -5.13 -6.03
200° -0.28 -0.40 -0.51 -0.55 -0.40 -0.47 -0.69 -0.48 -1.05 -1.35 -1.36 -1.74 -1.77 -1.91 -1.55 -2.12 -2.97 -2.67 -3.37 -3.31 -4.37 -5.43
210° -0.27 -0.41 -0.51 -0.57 -0.42 -0.55 -0.85 -0.68 -1.23 -1.55 -1.56 -1.69 -1.76 -1.67 -1.16 -1.21 -1.94 -1.46 -2.43 -2.65 -3.98 -4.78
220° -0.29 -0.41 -0.54 -0.58 -0.48 -0.62 -0.94 -0.70 -1.08 -1.27 -1.13 -1.18 -1.23 -1.24 -0.69 -0.87 -1.96 -1.39 -1.52 -2.02 -3.55 -4.55
230° -0.32 -0.42 -0.52 -0.56 -0.48 -0.63 -0.92 -0.43 -0.72 -0.77 -0.78 -1.03 -1.21 -1.27 -0.57 -0.55 -1.20 -0.60 -1.87 -2.70 -4.30 -4.83
240° -0.28 -0.39 -0.49 -0.55 -0.43 -0.57 -0.74 -0.05 -0.44 -0.76 -0.97 -1.24 -1.13 -0.82 0.01 -0.50 -1.73 -1.51 -2.38 -3.75 -4.95 -5.57
250° -0.26 -0.35 -0.47 -0.48 -0.40 -0.45 -0.47 0.12 -0.48 -0.90 -0.89 -0.81 -0.74 -0.81 -0.69 -1.22 -2.35 -2.01 -2.66 -3.73 -3.77 -4.96
260° -0.26 -0.32 -0.38 -0.41 -0.32 -0.31 -0.19 -0.01 -0.51 -0.64 -0.54 -0.77 -0.94 -1.26 -1.03 -0.97 -2.28 -1.53 -2.77 -2.43 -3.78 -3.49
270° -0.20 -0.30 -0.33 -0.35 -0.26 -0.18 -0.09 -0.14 -0.33 -0.62 -0.73 -1.27 -1.19 -1.17 -0.81 -0.76 -1.37 -1.62 -2.00 -2.37 -2.86 -3.81
280° -0.17 -0.23 -0.27 -0.32 -0.12 -0.07 -0.09 -0.07 -0.17 -0.82 -1.07 -1.14 -0.97 -1.00 -0.35 -0.82 -1.15 -1.35 -1.76 -2.12 -2.11 -3.20
290° -0.15 -0.20 -0.25 -0.24 -0.06 -0.03 -0.21 0.00 -0.24 -0.96 -0.96 -0.91 -0.85 -0.51 -0.11 -0.40 -1.10 -1.19 -1.48 -1.66 -2.27 -2.12
300° -0.14 -0.18 -0.18 -0.18 -0.02 -0.01 -0.23 0.11 -0.34 -0.73 -0.66 -0.81 -0.46 -0.32 -0.41 0.05 -1.07 -1.05 -0.94 -1.37 -1.40 -2.33
310° -0.14 -0.11 -0.14 -0.13 0.01 0.00 -0.23 0.15 -0.42 -0.44 -0.50 -0.50 -0.18 -0.47 -0.05 -0.11 -0.77 -0.35 -0.91 -0.77 -1.23 -1.07
320° -0.03 -0.04 -0.01 0.04 -0.01 0.06 -0.05 0.17 -0.22 -0.17 -0.42 0.08 -0.07 -0.30 -0.50 -0.53 -0.14 0.09 -0.85 -0.82 -0.98 -0.67
330° -0.03 -0.06 -0.04 0.04 -0.02 0.02 -0.07 0.09 -0.21 -0.17 -0.29 0.09 -0.20 -0.13 -0.27 -0.60 -0.17 0.19 -0.43 -0.58 -0.19 -0.91
340° -0.02 -0.02 -0.01 0.04 -0.02 0.02 -0.01 0.06 -0.08 -0.07 -0.13 0.10 -0.11 -0.04 -0.15 -0.39 -0.10 0.21 -0.02 -0.35 -0.04 -0.40
350° -0.06 -0.05 -0.07 0.00 -0.03 -0.03 -0.08 -0.01 -0.11 -0.12 -0.06 -0.05 -0.11 -0.04 0.11 -0.04 -0.17 0.08 -0.09 -0.05 -0.14 -0.19

左右にスクロールして表をご覧ください。

図16 NL-43 WS-10装着時の指向特性（垂直方向）
図16 NL-43 WS-10装着時の指向特性（垂直方向）

表8 NL-43 WS-10装着時の指向特性（垂直方向）

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° -0.01 0.02 -0.03 0.02 0.00 0.00 -0.03 0.01 -0.07 -0.02 -0.02 0.03 -0.05 -0.02 0.02 -0.01 -0.07 0.02 -0.10 -0.15 -0.12 -0.01
20° -0.01 0.02 -0.01 0.03 0.00 0.03 -0.02 0.05 -0.13 -0.05 -0.08 0.03 -0.08 -0.06 -0.06 -0.04 -0.12 -0.15 -0.25 -0.41 -0.04 -0.22
30° -0.03 0.00 -0.02 -0.01 0.01 0.02 -0.04 0.12 -0.23 -0.05 -0.20 0.03 -0.13 -0.15 -0.18 -0.18 -0.38 -0.45 -0.47 -0.67 -0.26 -0.50
40° -0.02 -0.02 -0.04 -0.05 0.03 0.05 -0.05 0.18 -0.31 -0.09 -0.31 -0.09 -0.09 -0.24 -0.25 -0.19 -0.56 -0.48 -0.46 -0.80 -0.59 -0.78
50° -0.04 -0.06 -0.11 -0.11 0.03 0.06 -0.11 0.16 -0.38 -0.21 -0.37 -0.26 -0.14 -0.40 -0.31 -0.53 -0.74 -0.67 -0.79 -1.30 -1.31 -1.32
60° -0.08 -0.11 -0.15 -0.19 0.01 0.07 -0.11 0.13 -0.32 -0.48 -0.50 -0.42 -0.24 -0.43 -0.34 -0.82 -0.92 -1.05 -1.09 -1.41 -1.87 -1.65
70° -0.14 -0.16 -0.21 -0.28 -0.02 0.06 -0.05 0.08 -0.22 -0.83 -0.89 -0.50 -0.54 -0.71 -0.37 -0.86 -1.28 -0.74 -1.54 -1.91 -2.01 -1.78
80° -0.14 -0.21 -0.25 -0.33 -0.09 0.00 0.08 0.03 -0.01 -0.60 -1.27 -0.90 -0.62 -1.04 -0.83 -0.60 -1.46 -1.47 -1.73 -2.37 -2.21 -2.64
90° -0.18 -0.24 -0.31 -0.39 -0.19 -0.10 0.12 -0.08 -0.13 -0.58 -0.89 -1.04 -0.87 -0.97 -1.33 -1.10 -1.34 -1.75 -1.98 -2.91 -3.14 -3.16
100° -0.15 -0.23 -0.32 -0.31 -0.31 -0.19 0.02 0.00 -0.43 -0.36 -0.51 -1.10 -1.15 -1.37 -1.21 -1.54 -1.46 -1.39 -2.03 -2.95 -4.07 -3.70
110° -0.16 -0.23 -0.35 -0.37 -0.37 -0.30 -0.24 0.16 -0.35 -0.31 -0.97 -0.72 -0.67 -1.07 -1.36 -1.70 -1.83 -2.03 -2.28 -3.00 -3.17 -5.08
120° -0.16 -0.25 -0.37 -0.36 -0.43 -0.38 -0.50 0.07 0.04 -0.31 -0.59 -0.88 -0.95 -0.95 -0.77 -0.63 -1.96 -2.72 -2.49 -3.76 -4.13 -4.60
130° -0.17 -0.27 -0.39 -0.37 -0.44 -0.45 -0.66 -0.37 -0.25 -0.22 -0.37 -0.36 -0.58 -0.98 -1.44 -1.37 -1.03 -1.24 -2.39 -3.48 -4.56 -5.33
140° -0.18 -0.27 -0.39 -0.34 -0.43 -0.45 -0.64 -0.73 -0.77 -0.89 -0.99 -0.72 -0.47 -0.41 -0.22 -0.53 -1.36 -2.51 -2.32 -2.34 -2.82 -4.72
150° -0.16 -0.27 -0.39 -0.34 -0.40 -0.42 -0.57 -0.68 -1.01 -1.40 -1.79 -1.63 -1.65 -1.62 -1.46 -0.93 -0.74 -0.50 -1.10 -2.53 -4.06 -4.62
160° -0.17 -0.27 -0.37 -0.36 -0.35 -0.35 -0.42 -0.41 -0.84 -1.14 -1.56 -1.66 -1.80 -2.28 -2.77 -2.95 -3.10 -3.39 -2.69 -2.91 -3.23 -3.12
170° -0.20 -0.27 -0.36 -0.37 -0.30 -0.29 -0.31 -0.19 -0.58 -0.69 -1.02 -0.91 -1.03 -1.35 -1.42 -1.72 -2.10 -3.26 -3.96 -4.98 -6.19 -7.98
180° -0.21 -0.32 -0.40 -0.42 -0.30 -0.29 -0.29 -0.08 -0.51 -0.45 -0.85 -0.36 -0.62 -0.84 -0.75 -0.89 -0.62 -1.00 -2.03 -2.57 -2.92 -5.05
190° -0.23 -0.27 -0.40 -0.33 -0.36 -0.30 -0.31 -0.20 -0.52 -0.55 -0.86 -0.60 -0.73 -0.82 -0.75 -0.93 -0.99 -1.62 -2.85 -3.42 -4.08 -6.71
200° -0.25 -0.33 -0.46 -0.41 -0.42 -0.39 -0.45 -0.43 -0.79 -0.90 -1.29 -1.13 -1.35 -1.56 -1.66 -2.32 -3.08 -4.05 -5.37 -6.16 -6.08 -6.97
210° -0.24 -0.28 -0.42 -0.34 -0.46 -0.41 -0.52 -0.65 -0.95 -1.29 -1.64 -1.73 -1.75 -1.90 -1.94 -2.68 -2.63 -2.21 -2.11 -2.02 -2.80 -4.60
220° -0.18 -0.25 -0.39 -0.31 -0.46 -0.46 -0.60 -0.81 -0.93 -1.11 -1.23 -1.18 -0.91 -0.99 -1.04 -0.68 -0.44 -2.52 -2.71 -3.33 -3.72 -3.79
230° -0.27 -0.28 -0.48 -0.41 -0.54 -0.52 -0.72 -0.70 -0.65 -0.48 -0.59 -0.53 -0.68 -0.89 -1.26 -1.48 -2.04 -1.97 -1.26 -2.75 -4.87 -4.37
240° -0.24 -0.27 -0.42 -0.36 -0.50 -0.45 -0.58 -0.18 -0.08 -0.25 -0.63 -0.82 -1.09 -1.30 -1.00 -0.53 -0.99 -1.95 -3.04 -3.82 -4.19 -5.30
250° -0.21 -0.24 -0.39 -0.34 -0.43 -0.37 -0.32 0.15 -0.09 -0.48 -1.04 -0.94 -0.78 -0.77 -0.65 -1.44 -2.37 -2.16 -3.35 -2.94 -3.72 -5.14
260° -0.18 -0.22 -0.38 -0.38 -0.38 -0.28 -0.07 -0.01 -0.53 -0.42 -0.81 -0.82 -0.67 -0.91 -1.37 -1.92 -1.71 -2.99 -2.22 -3.33 -4.60 -3.33
270° -0.15 -0.24 -0.34 -0.33 -0.25 -0.12 0.13 -0.18 -0.35 -0.59 -0.44 -0.65 -0.78 -1.19 -1.55 -0.77 -1.34 -1.49 -2.83 -2.58 -2.79 -4.27
280° -0.14 -0.18 -0.21 -0.12 -0.16 0.02 0.15 -0.15 -0.04 -0.39 -0.88 -0.85 -0.79 -1.19 -0.71 -0.70 -1.11 -1.91 -1.15 -2.30 -2.61 -2.57
290° -0.09 -0.11 -0.14 -0.01 -0.07 0.10 0.01 -0.07 -0.17 -0.50 -0.77 -0.73 -0.76 -0.52 -0.35 -1.00 -0.76 -1.94 -1.75 -2.00 -2.25 -2.39
300° -0.06 -0.03 -0.07 0.10 -0.02 0.13 -0.06 -0.02 -0.22 -0.37 -0.60 -0.65 -0.28 -0.18 -0.56 -0.54 -0.83 -1.02 -1.46 -1.09 -0.94 -2.46
310° -0.05 0.00 0.00 0.15 -0.01 0.10 -0.04 0.08 -0.20 -0.16 -0.48 -0.34 0.03 -0.17 -0.53 0.09 -0.64 -1.09 -0.45 -1.19 -1.69 -0.93
320° 0.01 0.04 0.04 0.18 0.03 0.09 0.04 0.11 -0.17 -0.06 -0.35 -0.03 0.07 -0.19 -0.12 -0.05 -0.18 -1.27 -0.46 -0.27 -1.13 -0.98
330° -0.04 -0.01 -0.01 0.11 -0.03 0.01 -0.02 0.04 -0.15 -0.08 -0.22 0.11 -0.08 -0.19 0.13 -0.44 -0.09 -0.92 -0.74 -0.70 -0.12 -1.16
340° -0.04 0.01 0.02 0.07 0.00 0.01 -0.01 0.00 -0.05 -0.04 -0.09 0.09 -0.06 -0.08 0.14 -0.27 -0.05 -0.31 -0.19 -0.35 0.55 -0.43
350° -0.01 0.03 0.02 0.04 0.00 0.02 0.02 -0.01 0.04 0.00 -0.01 0.02 0.00 0.01 0.09 -0.06 -0.01 -0.08 0.06 0.00 0.38 -0.22

左右にスクロールして表をご覧ください。

図17 NL-43 WS-15装着時の指向特性
図17 NL-43 WS-15装着時の指向特性

表9 NL-43 WS-15装着時の指向特性

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° -0.05 -0.05 -0.05 -0.06 -0.06 -0.05 -0.08 -0.08 -0.07 -0.10 -0.09 -0.11 -0.08 -0.08 -0.16 -0.08 -0.05 -0.24 -0.09 0.16 -0.04 -0.25
20° 0.03 0.01 -0.01 -0.03 -0.09 0.00 -0.02 -0.13 0.08 -0.06 -0.09 -0.28 -0.06 0.08 -0.19 0.00 0.11 -0.81 -0.15 0.31 -0.13 -1.06
30° 0.04 0.02 0.05 0.05 -0.06 0.01 -0.04 -0.15 0.10 -0.05 -0.19 -0.44 -0.12 0.08 -0.22 -0.22 0.20 -1.31 -0.21 -0.03 -0.50 -1.36
40° -0.05 -0.04 -0.04 -0.03 -0.13 -0.08 -0.16 -0.30 0.09 -0.04 -0.35 -0.80 -0.38 0.00 -0.21 -0.59 0.20 -1.49 -0.81 -0.27 -0.70 -1.46
50° -0.07 -0.09 -0.11 -0.11 -0.16 -0.16 -0.27 -0.37 0.02 0.02 -0.42 -0.98 -0.81 -0.24 -0.17 -1.12 -0.01 -1.24 -1.42 -0.15 -1.18 -2.21
60° -0.08 -0.13 -0.12 -0.19 -0.17 -0.20 -0.31 -0.48 0.06 0.15 -0.28 -0.97 -1.30 -0.78 -0.01 -1.38 -0.26 -1.04 -1.66 -1.13 -1.50 -2.75
70° -0.16 -0.22 -0.20 -0.29 -0.25 -0.28 -0.40 -0.66 0.04 0.12 -0.13 -0.69 -1.50 -1.60 -0.34 -0.86 -0.68 -1.09 -2.02 -1.29 -1.59 -3.00
80° -0.09 -0.16 -0.18 -0.30 -0.26 -0.29 -0.38 -0.80 0.02 0.02 -0.05 -0.35 -1.04 -1.96 -1.38 -0.42 -0.30 -1.89 -1.80 -1.96 -1.58 -3.44
90° -0.11 -0.18 -0.22 -0.32 -0.26 -0.34 -0.41 -0.98 -0.13 -0.18 -0.06 -0.47 -0.59 -1.10 -2.10 -1.30 0.08 -1.75 -2.21 -1.90 -2.62 -3.21
100° -0.08 -0.07 -0.12 -0.17 -0.24 -0.25 -0.32 -0.93 -0.24 -0.02 -0.29 -0.91 -0.72 -0.54 -0.73 -1.80 -0.62 -1.95 -2.49 -1.35 -3.17 -3.88
110° -0.10 -0.12 -0.17 -0.24 -0.27 -0.39 -0.42 -0.97 -0.63 -0.24 -0.77 -1.03 -1.16 -1.09 -0.47 -1.43 -0.40 -2.16 -3.19 -2.26 -2.27 -4.70
120° -0.05 -0.04 -0.08 -0.13 -0.23 -0.27 -0.37 -0.92 -0.57 -0.49 -0.68 -1.38 -1.35 -1.08 -0.38 -1.11 -1.22 -1.30 -1.56 -2.60 -3.21 -3.61
130° -0.04 -0.04 -0.05 -0.09 -0.22 -0.24 -0.33 -0.85 -0.65 -0.80 -0.93 -1.71 -1.58 -1.27 -0.77 -0.91 -1.65 -2.50 -1.65 -1.18 -3.63 -3.62
140° -0.02 -0.02 -0.02 -0.03 -0.22 -0.19 -0.26 -0.74 -0.52 -0.84 -1.03 -1.89 -1.88 -1.60 -1.42 -1.30 -1.03 -2.44 -2.33 -2.51 -3.69 -4.48
150° -0.01 -0.02 -0.01 0.03 -0.20 -0.14 -0.18 -0.59 -0.29 -0.71 -0.80 -1.64 -1.74 -1.51 -1.63 -2.45 -2.17 -3.48 -2.76 -2.53 -3.17 -4.88
160° -0.04 -0.08 -0.09 -0.04 -0.22 -0.22 -0.14 -0.47 -0.26 -0.54 -0.52 -1.07 -1.13 -0.83 -0.87 -2.26 -1.79 -3.41 -3.74 -4.17 -5.50 -5.93
170° -0.13 -0.12 -0.14 -0.15 -0.24 -0.24 -0.19 -0.43 -0.23 -0.30 -0.33 -0.68 -0.67 -0.36 -0.17 -1.46 -0.61 -1.84 -1.92 -2.14 -3.47 -4.36
180° -0.09 -0.09 -0.09 -0.14 -0.19 -0.15 -0.16 -0.36 -0.03 -0.12 -0.10 -0.61 -0.40 0.01 0.38 -0.95 -0.37 -1.22 -1.07 -1.32 -2.32 -2.70
190° -0.13 -0.12 -0.14 -0.15 -0.24 -0.24 -0.19 -0.43 -0.23 -0.30 -0.33 -0.68 -0.67 -0.36 -0.17 -1.46 -0.61 -1.84 -1.92 -2.14 -3.47 -4.36
200° -0.04 -0.08 -0.09 -0.04 -0.22 -0.22 -0.14 -0.47 -0.26 -0.54 -0.52 -1.07 -1.13 -0.83 -0.87 -2.26 -1.79 -3.41 -3.74 -4.17 -5.50 -5.93
210° -0.01 -0.02 -0.01 0.03 -0.20 -0.14 -0.18 -0.59 -0.29 -0.71 -0.80 -1.64 -1.74 -1.51 -1.63 -2.45 -2.17 -3.48 -2.76 -2.53 -3.17 -4.88
220° -0.02 -0.02 -0.02 -0.03 -0.22 -0.19 -0.26 -0.74 -0.52 -0.84 -1.03 -1.89 -1.88 -1.60 -1.42 -1.30 -1.03 -2.44 -2.33 -2.51 -3.69 -4.48
230° -0.04 -0.04 -0.05 -0.09 -0.22 -0.24 -0.33 -0.85 -0.65 -0.80 -0.93 -1.71 -1.58 -1.27 -0.77 -0.91 -1.65 -2.50 -1.65 -1.18 -3.63 -3.62
240° -0.05 -0.04 -0.08 -0.13 -0.23 -0.27 -0.37 -0.92 -0.57 -0.49 -0.68 -1.38 -1.35 -1.08 -0.38 -1.11 -1.22 -1.30 -1.56 -2.60 -3.21 -3.61
250° -0.10 -0.12 -0.17 -0.24 -0.27 -0.39 -0.42 -0.97 -0.63 -0.24 -0.77 -1.03 -1.16 -1.09 -0.47 -1.43 -0.40 -2.16 -3.19 -2.26 -2.27 -4.70
260° -0.08 -0.07 -0.12 -0.17 -0.24 -0.25 -0.32 -0.93 -0.24 -0.02 -0.29 -0.91 -0.72 -0.54 -0.73 -1.80 -0.62 -1.95 -2.49 -1.35 -3.17 -3.88
270° -0.11 -0.18 -0.22 -0.32 -0.26 -0.34 -0.41 -0.98 -0.13 -0.18 -0.06 -0.47 -0.59 -1.10 -2.10 -1.30 0.08 -1.75 -2.21 -1.90 -2.62 -3.21
280° -0.09 -0.16 -0.18 -0.30 -0.26 -0.29 -0.38 -0.80 0.02 0.02 -0.05 -0.35 -1.04 -1.96 -1.38 -0.42 -0.30 -1.89 -1.80 -1.96 -1.58 -3.44
290° -0.16 -0.22 -0.20 -0.29 -0.25 -0.28 -0.40 -0.66 0.04 0.12 -0.13 -0.69 -1.50 -1.60 -0.34 -0.86 -0.68 -1.09 -2.02 -1.29 -1.59 -3.00
300° -0.08 -0.13 -0.12 -0.19 -0.17 -0.20 -0.31 -0.48 0.06 0.15 -0.28 -0.97 -1.30 -0.78 -0.01 -1.38 -0.26 -1.04 -1.66 -1.13 -1.50 -2.75
310° -0.07 -0.09 -0.11 -0.11 -0.16 -0.16 -0.27 -0.37 0.02 0.02 -0.42 -0.98 -0.81 -0.24 -0.17 -1.12 -0.01 -1.24 -1.42 -0.15 -1.18 -2.21
320° -0.05 -0.04 -0.04 -0.03 -0.13 -0.08 -0.16 -0.30 0.09 -0.04 -0.35 -0.80 -0.38 0.00 -0.21 -0.59 0.20 -1.49 -0.81 -0.27 -0.70 -1.46
330° 0.04 0.02 0.05 0.05 -0.06 0.01 -0.04 -0.15 0.10 -0.05 -0.19 -0.44 -0.12 0.08 -0.22 -0.22 0.20 -1.31 -0.21 -0.03 -0.50 -1.36
340° 0.03 0.01 -0.01 -0.03 -0.09 0.00 -0.02 -0.13 0.08 -0.06 -0.09 -0.28 -0.06 0.08 -0.19 0.00 0.11 -0.81 -0.15 0.31 -0.13 -1.06
350° -0.05 -0.05 -0.05 -0.06 -0.06 -0.05 -0.08 -0.08 -0.07 -0.10 -0.09 -0.11 -0.08 -0.08 -0.16 -0.08 -0.05 -0.24 -0.09 0.16 -0.04 -0.25

左右にスクロールして表をご覧ください。

図18 NL-43 WS-16装着時の指向特性（水平方向）
図18 NL-43 WS-16装着時の指向特性（水平方向）

表10 NL-43 WS-16装着時の指向特性（水平方向）

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° 0.01 0.00 0.01 0.01 0.00 -0.02 -0.06 -0.03 -0.07 -0.04 0.00 -0.03 -0.03 0.01 0.05 0.09 -0.02 -0.03 0.05 -0.15 0.05 -0.04
20° -0.02 -0.03 -0.01 0.01 -0.02 -0.03 -0.09 -0.02 -0.15 -0.11 -0.08 0.00 -0.15 -0.09 0.06 -0.07 -0.13 -0.08 -0.11 -0.44 -0.01 -0.32
30° 0.01 -0.03 -0.03 0.01 -0.05 -0.02 -0.08 -0.06 -0.27 -0.12 -0.24 0.05 -0.16 -0.37 -0.06 -0.34 -0.39 -0.09 -0.33 -0.81 -0.51 -0.78
40° -0.04 -0.05 -0.06 -0.05 -0.07 -0.02 -0.14 -0.08 -0.41 -0.22 -0.45 -0.12 -0.20 -0.69 -0.20 -0.48 -0.92 -0.24 -0.82 -1.05 -1.20 -1.00
50° -0.11 -0.15 -0.17 -0.15 -0.10 -0.11 -0.37 -0.10 -0.60 -0.65 -0.65 -0.65 -0.37 -0.76 -0.31 -0.22 -1.31 -0.77 -1.32 -1.39 -1.87 -1.56
60° -0.17 -0.21 -0.24 -0.21 -0.15 -0.14 -0.43 -0.20 -0.63 -0.98 -0.88 -1.00 -0.70 -0.71 -0.72 -0.31 -1.63 -1.24 -1.49 -2.05 -1.87 -2.82
70° -0.18 -0.25 -0.31 -0.27 -0.24 -0.17 -0.42 -0.36 -0.58 -1.22 -1.24 -1.24 -1.18 -1.01 -0.76 -0.78 -1.38 -1.61 -1.92 -2.75 -2.88 -3.16
80° -0.25 -0.32 -0.37 -0.35 -0.32 -0.25 -0.40 -0.50 -0.61 -1.19 -1.42 -1.56 -1.55 -1.55 -0.91 -1.28 -1.84 -1.77 -2.47 -3.11 -3.57 -3.85
90° -0.25 -0.33 -0.41 -0.38 -0.40 -0.35 -0.35 -0.55 -0.74 -1.04 -1.16 -1.70 -1.75 -1.90 -1.33 -1.37 -2.22 -2.31 -2.63 -3.52 -3.97 -5.02
100° -0.31 -0.40 -0.51 -0.56 -0.52 -0.50 -0.46 -0.37 -1.02 -1.09 -1.06 -1.11 -1.49 -2.05 -1.94 -1.97 -2.99 -2.77 -3.72 -4.09 -5.13 -5.13
110° -0.36 -0.45 -0.57 -0.64 -0.62 -0.65 -0.73 -0.31 -0.95 -1.41 -1.90 -1.83 -1.54 -1.59 -1.69 -2.48 -3.11 -3.25 -4.37 -5.20 -5.72 -6.47
120° -0.40 -0.54 -0.66 -0.73 -0.67 -0.82 -1.04 -0.54 -1.06 -1.26 -1.54 -1.68 -1.77 -1.73 -1.07 -1.59 -2.76 -2.33 -4.05 -5.83 -6.43 -7.40
130° -0.49 -0.68 -0.76 -0.84 -0.71 -1.01 -1.48 -0.98 -1.58 -1.70 -1.47 -1.89 -2.06 -1.97 -1.08 -1.22 -2.40 -1.93 -3.31 -4.70 -5.76 -6.35
140° -0.54 -0.67 -0.79 -0.86 -0.68 -1.01 -1.51 -1.16 -1.96 -2.18 -1.91 -2.19 -2.20 -2.09 -1.29 -1.51 -2.66 -2.87 -3.15 -4.01 -5.21 -6.02
150° -0.57 -0.73 -0.82 -0.92 -0.67 -1.02 -1.45 -1.04 -2.12 -2.35 -2.42 -2.53 -2.85 -2.95 -2.19 -2.63 -2.82 -2.78 -3.72 -4.71 -5.18 -6.81
160° -0.42 -0.51 -0.62 -0.67 -0.60 -0.74 -0.96 -0.80 -1.58 -1.82 -1.99 -2.10 -2.47 -2.65 -2.27 -3.15 -4.09 -3.49 -4.87 -5.57 -6.39 -7.04
170° -0.43 -0.50 -0.61 -0.65 -0.57 -0.70 -0.87 -0.62 -1.40 -1.46 -1.56 -1.46 -1.84 -1.93 -1.55 -2.13 -2.67 -2.21 -3.94 -4.98 -5.79 -7.22
180° -0.42 -0.52 -0.61 -0.65 -0.55 -0.69 -0.85 -0.56 -1.35 -1.33 -1.44 -1.26 -1.62 -1.70 -1.29 -1.70 -2.04 -1.44 -2.91 -3.96 -4.34 -5.70
190° -0.49 -0.52 -0.65 -0.69 -0.59 -0.74 -0.97 -0.70 -1.50 -1.58 -1.65 -1.68 -1.97 -2.13 -1.70 -2.27 -3.05 -2.72 -4.31 -5.36 -6.24 -7.45
200° -0.46 -0.51 -0.65 -0.71 -0.59 -0.78 -1.06 -0.84 -1.70 -1.90 -2.09 -2.12 -2.52 -2.78 -2.67 -3.35 -3.78 -3.32 -4.39 -5.09 -5.53 -6.82
210° -0.43 -0.48 -0.61 -0.70 -0.63 -0.80 -1.14 -1.05 -1.74 -2.15 -2.26 -2.28 -2.49 -2.48 -2.13 -2.24 -2.98 -2.17 -3.47 -4.20 -5.37 -6.29
220° -0.42 -0.52 -0.69 -0.82 -0.65 -0.88 -1.30 -1.06 -1.65 -1.85 -1.70 -1.78 -1.95 -1.99 -1.44 -1.74 -3.04 -2.13 -2.64 -3.74 -5.13 -6.15
230° -0.46 -0.54 -0.70 -0.81 -0.65 -0.88 -1.30 -0.77 -1.33 -1.40 -1.45 -1.64 -1.98 -2.13 -1.46 -1.55 -2.36 -1.58 -3.21 -4.66 -5.98 -6.77
240° -0.39 -0.49 -0.63 -0.75 -0.61 -0.79 -1.03 -0.38 -0.96 -1.40 -1.56 -1.87 -1.82 -1.53 -0.73 -1.45 -2.91 -2.59 -3.82 -5.49 -6.43 -7.49
250° -0.34 -0.42 -0.56 -0.63 -0.55 -0.61 -0.70 -0.19 -0.91 -1.47 -1.36 -1.37 -1.41 -1.51 -1.44 -2.00 -3.29 -3.08 -3.84 -4.98 -4.90 -6.29
260° -0.28 -0.38 -0.49 -0.55 -0.45 -0.46 -0.45 -0.28 -0.94 -1.18 -1.04 -1.35 -1.59 -1.88 -1.68 -1.76 -2.99 -2.34 -3.62 -3.68 -4.92 -4.79
270° -0.25 -0.34 -0.40 -0.44 -0.34 -0.28 -0.31 -0.35 -0.66 -1.09 -1.19 -1.73 -1.69 -1.68 -1.43 -1.53 -1.90 -2.32 -2.77 -3.62 -3.66 -4.97
280° -0.26 -0.34 -0.39 -0.45 -0.22 -0.20 -0.35 -0.30 -0.49 -1.26 -1.45 -1.49 -1.40 -1.37 -0.84 -1.35 -1.65 -1.89 -2.45 -2.88 -2.95 -3.74
290° -0.21 -0.30 -0.30 -0.34 -0.14 -0.12 -0.39 -0.15 -0.49 -1.29 -1.25 -1.21 -1.17 -0.81 -0.64 -0.80 -1.47 -1.65 -1.93 -2.51 -2.80 -2.98
300° -0.16 -0.24 -0.24 -0.29 -0.08 -0.09 -0.42 -0.01 -0.56 -0.96 -0.87 -1.05 -0.70 -0.58 -0.62 -0.22 -1.34 -1.30 -1.42 -1.98 -1.84 -2.78
310° -0.14 -0.21 -0.19 -0.24 -0.03 -0.08 -0.37 0.07 -0.57 -0.62 -0.64 -0.68 -0.41 -0.61 -0.18 -0.34 -0.95 -0.59 -1.29 -1.26 -1.49 -1.37
320° -0.10 -0.15 -0.15 -0.18 -0.02 -0.07 -0.31 0.08 -0.50 -0.45 -0.48 -0.36 -0.38 -0.43 0.06 -0.37 -0.64 -0.43 -1.07 -1.07 -0.91 -1.00
330° -0.11 -0.16 -0.14 -0.15 -0.02 -0.11 -0.30 0.03 -0.43 -0.39 -0.31 -0.29 -0.43 -0.20 0.28 -0.13 -0.44 -0.23 -0.49 -0.64 -0.15 -0.92
340° -0.05 -0.10 -0.07 -0.08 0.00 -0.08 -0.19 0.01 -0.23 -0.26 -0.15 -0.18 -0.25 -0.06 0.21 -0.02 -0.21 -0.15 -0.15 -0.38 -0.02 -0.38
350° -0.08 -0.08 -0.06 -0.05 0.00 -0.06 -0.16 -0.03 -0.14 -0.18 -0.07 -0.18 -0.15 0.00 0.22 0.13 -0.07 -0.22 -0.10 -0.09 -0.02 -0.04

左右にスクロールして表をご覧ください。

図19 NL-43 WS-16装着時の指向特性（垂直方向）
図19 NL-43 WS-16装着時の指向特性（垂直方向）

表11 NL-43 WS-16装着時の指向特性（垂直方向）

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° 0.01 -0.01 -0.01 0.00 0.00 0.00 -0.04 0.02 -0.05 -0.05 -0.03 0.01 -0.03 -0.01 0.00 0.01 -0.05 -0.03 -0.11 -0.10 -0.04 -0.12
20° 0.02 -0.04 -0.02 0.00 0.00 -0.02 -0.06 0.06 -0.17 -0.12 -0.12 0.03 -0.12 -0.11 -0.09 -0.11 -0.19 -0.16 -0.33 -0.48 -0.06 -0.36
30° 0.05 -0.04 -0.03 0.02 0.00 -0.02 -0.12 0.07 -0.31 -0.18 -0.28 0.00 -0.21 -0.20 -0.17 -0.19 -0.38 -0.48 -0.62 -0.72 -0.27 -0.74
40° -0.03 -0.04 -0.06 -0.03 0.02 0.00 -0.19 0.11 -0.46 -0.27 -0.42 -0.13 -0.23 -0.35 -0.29 -0.29 -0.68 -0.65 -0.79 -1.06 -0.60 -1.14
50° -0.01 -0.08 -0.09 -0.05 -0.01 0.00 -0.24 0.07 -0.51 -0.44 -0.55 -0.35 -0.33 -0.53 -0.48 -0.70 -0.89 -1.04 -1.20 -1.72 -1.34 -1.90
60° -0.04 -0.13 -0.11 -0.11 -0.04 0.02 -0.24 -0.03 -0.45 -0.79 -0.79 -0.62 -0.52 -0.61 -0.61 -1.09 -1.14 -1.65 -1.58 -2.02 -2.01 -2.50
70° -0.08 -0.19 -0.19 -0.19 -0.11 -0.03 -0.22 -0.12 -0.43 -1.24 -1.23 -0.85 -0.90 -0.96 -0.63 -1.23 -1.73 -1.57 -2.21 -2.65 -2.33 -2.88
80° -0.19 -0.22 -0.28 -0.29 -0.21 -0.13 -0.17 -0.24 -0.39 -1.15 -1.70 -1.36 -1.12 -1.39 -1.19 -1.15 -2.12 -2.32 -2.60 -3.26 -2.74 -3.78
90° -0.21 -0.29 -0.38 -0.40 -0.32 -0.30 -0.18 -0.36 -0.61 -1.22 -1.34 -1.52 -1.54 -1.50 -1.79 -1.77 -2.20 -2.58 -2.93 -4.05 -3.95 -4.30
100° -0.29 -0.35 -0.46 -0.47 -0.44 -0.43 -0.33 -0.28 -1.02 -1.16 -1.15 -1.61 -1.96 -2.20 -1.79 -2.18 -2.33 -2.25 -3.30 -4.40 -5.18 -4.56
110° -0.30 -0.38 -0.52 -0.51 -0.50 -0.57 -0.64 -0.13 -0.94 -1.04 -1.67 -1.38 -1.46 -1.91 -2.07 -2.72 -2.94 -2.84 -3.60 -4.52 -4.36 -6.59
120° -0.35 -0.44 -0.57 -0.55 -0.55 -0.68 -0.95 -0.23 -0.70 -1.01 -1.37 -1.43 -1.83 -2.04 -1.70 -1.71 -3.12 -3.69 -3.85 -5.82 -5.55 -6.29
130° -0.37 -0.41 -0.60 -0.60 -0.57 -0.75 -1.13 -0.68 -1.01 -0.98 -1.18 -0.93 -1.35 -2.05 -2.40 -2.65 -2.16 -2.11 -3.73 -5.47 -6.04 -7.26
140° -0.38 -0.46 -0.63 -0.62 -0.58 -0.80 -1.15 -1.06 -1.58 -1.65 -1.82 -1.27 -1.31 -1.54 -1.15 -1.69 -2.36 -3.36 -3.60 -4.15 -4.04 -6.64
150° -0.39 -0.47 -0.62 -0.60 -0.56 -0.75 -1.06 -1.05 -1.77 -2.11 -2.57 -2.11 -2.41 -2.58 -2.19 -1.84 -1.61 -1.28 -2.36 -4.23 -5.09 -6.20
160° -0.40 -0.45 -0.61 -0.59 -0.54 -0.70 -0.93 -0.84 -1.61 -1.93 -2.38 -2.26 -2.68 -3.28 -3.67 -4.03 -3.94 -3.98 -3.77 -4.22 -3.87 -4.32
170° -0.40 -0.46 -0.60 -0.57 -0.53 -0.63 -0.81 -0.63 -1.33 -1.50 -1.80 -1.56 -1.88 -2.25 -2.20 -2.64 -2.99 -4.14 -5.02 -6.40 -6.86 -9.24
180° -0.38 -0.43 -0.57 -0.51 -0.52 -0.58 -0.73 -0.55 -1.13 -1.33 -1.48 -1.30 -1.49 -1.52 -1.16 -1.52 -1.71 -1.72 -3.05 -3.84 -3.94 -5.53
190° -0.37 -0.48 -0.60 -0.54 -0.54 -0.66 -0.80 -0.61 -1.28 -1.35 -1.68 -1.16 -1.60 -1.82 -1.66 -2.03 -1.94 -2.67 -4.03 -4.95 -5.01 -8.16
200° -0.39 -0.46 -0.61 -0.55 -0.58 -0.70 -0.87 -0.79 -1.46 -1.70 -2.06 -1.74 -2.19 -2.48 -2.43 -3.36 -4.02 -4.88 -6.34 -7.52 -6.53 -7.95
210° -0.38 -0.47 -0.60 -0.53 -0.62 -0.74 -1.00 -1.05 -1.70 -2.09 -2.43 -2.29 -2.53 -2.81 -2.63 -3.41 -2.96 -2.58 -2.98 -3.51 -3.96 -6.30
220° -0.34 -0.45 -0.58 -0.52 -0.65 -0.78 -1.09 -1.22 -1.64 -1.93 -1.98 -1.91 -1.77 -1.88 -1.72 -1.63 -1.42 -3.30 -3.94 -5.00 -4.88 -5.29
230° -0.37 -0.47 -0.62 -0.57 -0.69 -0.83 -1.13 -1.06 -1.31 -1.29 -1.29 -1.22 -1.49 -1.78 -1.92 -2.41 -3.05 -2.94 -2.60 -4.71 -6.34 -6.26
240° -0.34 -0.44 -0.58 -0.54 -0.64 -0.75 -0.99 -0.56 -0.73 -1.04 -1.34 -1.52 -1.94 -2.16 -1.69 -1.52 -2.03 -2.95 -4.63 -5.90 -5.61 -7.33
250° -0.32 -0.40 -0.56 -0.53 -0.61 -0.67 -0.75 -0.26 -0.78 -1.28 -1.74 -1.63 -1.62 -1.63 -1.40 -2.51 -3.49 -3.29 -4.68 -4.81 -5.14 -6.45
260° -0.31 -0.36 -0.49 -0.47 -0.51 -0.52 -0.40 -0.39 -1.15 -1.11 -1.42 -1.47 -1.48 -1.72 -1.99 -2.71 -2.66 -3.78 -3.56 -5.16 -5.46 -4.57
270° -0.29 -0.31 -0.43 -0.39 -0.39 -0.36 -0.18 -0.59 -0.89 -1.27 -1.03 -1.34 -1.50 -1.87 -1.93 -1.37 -2.11 -2.45 -3.83 -3.58 -3.74 -5.25
280° -0.23 -0.33 -0.35 -0.34 -0.27 -0.23 -0.20 -0.41 -0.59 -1.02 -1.47 -1.31 -1.40 -1.80 -1.14 -1.40 -1.91 -2.34 -2.01 -3.75 -3.24 -3.36
290° -0.16 -0.27 -0.25 -0.24 -0.18 -0.11 -0.25 -0.28 -0.53 -0.97 -1.22 -1.17 -1.20 -1.07 -0.80 -1.60 -1.42 -2.17 -2.76 -2.92 -2.71 -3.29
300° -0.13 -0.22 -0.20 -0.19 -0.11 -0.08 -0.32 -0.16 -0.60 -0.77 -1.02 -0.94 -0.62 -0.66 -0.84 -0.83 -1.44 -1.07 -1.88 -1.99 -1.29 -2.72
310° -0.06 -0.13 -0.12 -0.09 -0.06 -0.03 -0.28 -0.06 -0.50 -0.43 -0.75 -0.53 -0.28 -0.59 -0.75 -0.39 -1.06 -1.14 -0.86 -1.71 -2.01 -1.24
320° -0.06 -0.10 -0.07 -0.06 -0.04 -0.06 -0.19 0.00 -0.42 -0.34 -0.59 -0.20 -0.24 -0.54 -0.21 -0.49 -0.59 -1.17 -1.02 -0.99 -0.91 -1.73
330° 0.01 -0.02 0.00 0.02 -0.02 0.00 -0.05 0.00 -0.17 -0.14 -0.30 0.04 -0.15 -0.33 -0.03 -0.60 -0.14 -0.78 -0.73 -1.20 0.23 -1.16
340° 0.05 0.02 0.03 0.05 -0.01 0.03 0.02 0.01 -0.03 -0.04 -0.11 0.09 -0.06 -0.12 0.00 -0.33 -0.01 -0.17 -0.13 -0.49 0.56 -0.31
350° 0.05 0.01 0.04 0.05 0.00 0.04 0.07 0.00 0.08 0.06 0.00 0.07 0.02 -0.02 -0.07 -0.12 0.11 -0.05 0.07 -0.17 0.31 -0.07

左右にスクロールして表をご覧ください。

図20 NL-53の指向特性（水平方向）
図20 NL-53の指向特性（水平方向）

表12 NL-53の指向特性（水平方向）

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3 8500/8414.0 9000/8912.5 9500/9440.6 10000/10000 10600/10593 11200/11220 11800/11885 12500/12589
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° 0.02 -0.01 -0.03 -0.06 0.01 0.00 -0.01 -0.01 -0.04 -0.01 -0.02 0.01 -0.03 -0.02 -0.01 -0.06 0.00 0.06 0.01 -0.03 0.11 -0.16 -0.07 -0.13 -0.19 0.05 -0.04 -0.17 -0.02 -0.12
20° 0.01 -0.01 -0.02 -0.08 0.01 0.00 0.00 0.01 -0.09 -0.03 -0.09 0.03 -0.09 -0.05 -0.02 -0.22 -0.05 0.10 -0.07 -0.19 0.03 -0.38 -0.27 -0.41 -0.68 0.03 -0.27 -0.65 -0.40 -0.33
30° 0.02 0.00 -0.04 -0.09 0.04 0.03 -0.01 0.08 -0.19 -0.06 -0.20 0.05 -0.08 -0.19 -0.03 -0.41 -0.13 -0.01 -0.34 -0.42 -0.38 -0.77 -0.76 -0.80 -1.26 -0.50 -0.53 -1.03 -1.01 -0.75
40° 0.00 -0.05 -0.07 -0.12 0.05 0.04 -0.01 0.13 -0.27 -0.13 -0.33 -0.12 -0.01 -0.40 -0.16 -0.48 -0.33 -0.23 -0.63 -0.45 -0.93 -0.66 -0.97 -1.45 -1.69 -1.27 -0.97 -1.31 -1.75 -1.65
50° 0.00 -0.05 -0.11 -0.15 0.05 0.09 -0.03 0.16 -0.25 -0.22 -0.41 -0.36 0.03 -0.49 -0.48 -0.45 -0.85 -0.45 -1.00 -0.58 -1.51 -1.12 -1.25 -1.59 -2.38 -2.18 -1.77 -2.19 -2.12 -2.46
60° -0.01 -0.03 -0.10 -0.15 0.04 0.13 0.06 0.14 -0.07 -0.39 -0.53 -0.62 -0.15 -0.35 -0.70 -0.35 -0.89 -0.73 -0.90 -1.19 -1.16 -2.30 -1.97 -2.34 -2.42 -2.77 -2.96 -3.12 -3.21 -3.18
70° -0.02 -0.09 -0.16 -0.22 0.02 0.12 0.13 0.08 0.05 -0.53 -0.78 -0.67 -0.54 -0.52 -0.76 -0.93 -0.35 -1.21 -1.35 -1.59 -2.06 -1.89 -2.63 -3.28 -3.64 -3.31 -3.31 -3.84 -4.25 -4.71
80° -0.01 -0.10 -0.19 -0.28 -0.04 0.10 0.25 0.02 0.09 -0.31 -0.74 -0.91 -0.71 -0.86 -0.90 -1.21 -1.11 -1.18 -1.59 -1.96 -2.03 -2.74 -2.63 -2.93 -3.89 -4.33 -4.15 -4.83 -4.93 -5.02
90° -0.06 -0.13 -0.27 -0.36 -0.13 -0.01 0.26 0.02 -0.14 -0.05 -0.40 -0.81 -0.87 -1.30 -1.17 -1.43 -1.78 -1.33 -1.45 -2.22 -2.88 -3.26 -3.88 -4.11 -4.54 -4.38 -4.56 -5.34 -5.97 -6.68
100° -0.15 -0.21 -0.30 -0.34 -0.25 -0.14 0.05 0.14 -0.28 -0.19 -0.36 -0.18 -0.58 -1.26 -1.52 -1.36 -1.87 -1.77 -2.41 -2.20 -3.04 -2.97 -3.51 -4.33 -5.68 -5.38 -5.33 -6.02 -6.67 -6.71
110° -0.16 -0.24 -0.31 -0.36 -0.31 -0.26 -0.19 0.24 -0.11 -0.37 -0.68 -0.34 -0.30 -0.64 -1.17 -1.72 -1.60 -2.23 -2.76 -3.15 -3.29 -3.91 -3.80 -4.02 -5.05 -5.20 -5.46 -6.40 -7.25 -8.33
120° -0.16 -0.25 -0.36 -0.42 -0.35 -0.36 -0.43 0.04 -0.11 -0.23 -0.70 -0.53 -0.58 -0.79 -0.75 -1.03 -1.50 -1.50 -2.39 -3.49 -3.80 -4.54 -5.45 -5.80 -6.61 -6.39 -5.76 -6.32 -7.00 -7.28
130° -0.15 -0.25 -0.36 -0.42 -0.36 -0.40 -0.54 -0.29 -0.43 -0.30 -0.55 -0.38 -0.61 -1.11 -1.13 -1.24 -1.07 -0.74 -1.81 -2.56 -3.18 -3.57 -4.24 -4.97 -5.74 -6.30 -7.11 -7.92 -8.94 -9.82
140° -0.13 -0.24 -0.35 -0.41 -0.32 -0.36 -0.51 -0.44 -0.71 -0.73 -0.95 -0.68 -0.73 -1.18 -1.31 -1.31 -1.32 -1.98 -1.65 -1.84 -2.83 -3.28 -3.64 -4.03 -4.49 -4.53 -5.02 -5.75 -6.66 -7.64
150° -0.12 -0.23 -0.32 -0.40 -0.28 -0.32 -0.39 -0.35 -0.76 -0.92 -1.34 -1.17 -1.29 -1.82 -1.98 -2.13 -1.60 -1.86 -2.44 -2.68 -3.42 -3.94 -4.19 -4.43 -4.86 -4.89 -5.38 -6.11 -7.09 -7.64
160° -0.20 -0.24 -0.33 -0.36 -0.24 -0.24 -0.23 -0.15 -0.54 -0.65 -1.05 -0.84 -1.11 -1.67 -2.02 -2.77 -3.00 -3.09 -3.80 -3.77 -4.09 -4.51 -4.57 -5.13 -5.89 -6.19 -6.73 -7.14 -8.15 -9.33
170° -0.12 -0.22 -0.33 -0.38 -0.21 -0.19 -0.14 0.00 -0.33 -0.33 -0.66 -0.31 -0.57 -0.92 -1.14 -1.73 -1.69 -2.10 -3.17 -3.54 -3.98 -5.34 -5.35 -6.97 -7.17 -7.26 -7.71 -8.09 -9.62 -9.26
180° -0.14 -0.21 -0.31 -0.38 -0.22 -0.18 -0.11 0.04 -0.24 -0.20 -0.49 -0.12 -0.34 -0.62 -0.74 -1.19 -0.92 -1.18 -2.14 -2.23 -2.29 -3.72 -3.53 -4.54 -4.80 -5.57 -6.14 -6.64 -7.27 -7.92
190° -0.14 -0.19 -0.32 -0.40 -0.27 -0.20 -0.16 -0.05 -0.37 -0.38 -0.70 -0.38 -0.62 -1.02 -1.26 -1.91 -1.76 -2.32 -3.30 -3.57 -4.01 -5.38 -5.56 -6.71 -7.26 -7.12 -7.96 -8.20 -8.73 -10.04
200° -0.11 -0.19 -0.31 -0.37 -0.28 -0.26 -0.27 -0.21 -0.56 -0.73 -1.14 -0.97 -1.18 -1.71 -2.35 -2.99 -2.75 -2.97 -3.43 -3.45 -3.83 -4.49 -4.79 -5.32 -6.05 -6.11 -6.80 -7.42 -8.26 -9.41
210° -0.07 -0.18 -0.32 -0.39 -0.31 -0.31 -0.40 -0.38 -0.72 -0.95 -1.33 -1.07 -1.20 -1.58 -2.04 -1.93 -1.64 -1.70 -2.52 -2.68 -3.45 -3.75 -4.09 -4.32 -5.16 -5.46 -5.47 -6.53 -7.59 -8.66
220° -0.10 -0.18 -0.33 -0.39 -0.35 -0.35 -0.50 -0.42 -0.59 -0.66 -0.89 -0.57 -0.67 -1.12 -1.31 -1.31 -1.68 -1.75 -1.67 -1.94 -2.84 -3.52 -3.74 -4.01 -4.94 -5.33 -5.30 -6.41 -7.92 -8.59
230° -0.16 -0.19 -0.33 -0.44 -0.36 -0.38 -0.53 -0.22 -0.28 -0.23 -0.55 -0.43 -0.67 -1.17 -1.20 -1.17 -1.07 -1.01 -2.00 -2.50 -3.50 -3.82 -4.26 -5.17 -6.69 -7.21 -7.44 -8.82 -9.61 -9.70
240° -0.13 -0.21 -0.32 -0.43 -0.35 -0.33 -0.38 0.10 -0.01 -0.21 -0.75 -0.62 -0.54 -0.68 -0.62 -1.09 -1.53 -1.80 -2.46 -3.41 -4.08 -4.62 -5.38 -5.84 -6.29 -6.15 -5.87 -6.51 -7.14 -7.62
250° -0.11 -0.17 -0.31 -0.38 -0.31 -0.22 -0.13 0.26 -0.06 -0.37 -0.67 -0.34 -0.31 -0.82 -1.36 -1.79 -1.87 -2.22 -2.48 -3.02 -3.00 -4.01 -3.87 -4.10 -5.34 -5.43 -5.45 -6.62 -7.87 -8.47
260° -0.10 -0.15 -0.28 -0.34 -0.24 -0.11 0.07 0.16 -0.24 -0.17 -0.38 -0.30 -0.66 -1.29 -1.59 -1.40 -2.04 -1.73 -2.45 -2.16 -3.35 -3.03 -3.80 -4.56 -5.48 -5.43 -5.09 -6.29 -6.91 -6.85
270° -0.06 -0.12 -0.22 -0.26 -0.17 0.01 0.20 0.03 -0.10 -0.13 -0.54 -0.92 -0.89 -1.16 -1.31 -1.24 -1.44 -1.48 -1.69 -2.13 -2.77 -3.37 -3.67 -3.87 -4.75 -4.77 -4.64 -5.44 -6.38 -6.55
280° -0.06 -0.10 -0.11 -0.09 -0.10 0.08 0.14 0.05 0.07 -0.42 -0.96 -0.68 -0.76 -0.97 -0.80 -1.38 -1.02 -1.18 -1.57 -1.74 -2.02 -2.81 -2.64 -3.10 -4.67 -4.20 -4.32 -4.86 -5.31 -5.80
290° -0.04 -0.13 -0.10 -0.08 -0.07 0.10 0.02 0.10 -0.01 -0.66 -0.93 -0.45 -0.71 -0.48 -0.81 -0.93 -0.89 -1.17 -1.35 -1.32 -2.35 -1.89 -2.68 -3.42 -3.82 -3.31 -3.45 -4.50 -5.09 -4.66
300° -0.04 -0.12 -0.06 -0.01 -0.01 0.11 -0.07 0.15 -0.14 -0.48 -0.64 -0.46 -0.28 -0.39 -0.86 -0.54 -0.98 -0.84 -0.81 -1.02 -1.45 -2.31 -1.97 -2.15 -3.02 -2.99 -2.96 -3.37 -3.52 -3.60
310° -0.05 -0.08 -0.01 -0.02 0.01 0.07 -0.11 0.18 -0.27 -0.23 -0.51 -0.26 -0.06 -0.52 -0.48 -0.49 -0.73 -0.15 -0.86 -0.55 -1.47 -1.06 -1.27 -1.75 -2.96 -2.26 -1.97 -2.35 -2.60 -2.96
320° 0.04 -0.04 0.01 0.02 0.02 0.07 -0.05 0.18 -0.24 -0.10 -0.41 -0.04 -0.10 -0.30 -0.30 -0.49 -0.29 -0.11 -0.80 -0.48 -1.00 -0.86 -1.15 -1.47 -1.96 -1.34 -1.16 -1.56 -2.03 -1.85
330° 0.02 -0.03 0.01 0.00 0.01 0.03 -0.04 0.12 -0.19 -0.07 -0.27 0.09 -0.19 -0.12 -0.17 -0.57 -0.19 0.07 -0.43 -0.45 -0.22 -0.95 -0.68 -0.89 -1.35 -0.56 -0.67 -1.16 -1.38 -0.79
340° 0.02 -0.03 0.00 0.01 -0.01 0.01 -0.02 0.05 -0.11 -0.06 -0.15 0.05 -0.15 -0.05 -0.06 -0.37 -0.18 0.15 -0.01 -0.11 0.01 -0.60 -0.28 -0.50 -0.85 -0.32 -0.41 -0.92 -0.76 -0.52
350° 0.00 -0.03 0.00 -0.01 -0.01 0.00 -0.01 0.03 -0.05 -0.03 -0.06 0.03 -0.05 -0.04 -0.01 -0.11 -0.09 0.08 0.02 -0.08 -0.06 -0.05 -0.10 -0.11 -0.30 -0.12 -0.07 -0.32 -0.23 -0.10

左右にスクロールして表をご覧ください。

図21 NL-53の指向特性（垂直方向）
図21 NL-53の指向特性（垂直方向）

表13 NL-53の指向特性（垂直方向）

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3 8500/8414.0 9000/8912.5 9500/9440.6 10000/10000 10600/10593 11200/11220 11800/11885 12500/12589
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° 0.03 -0.04 -0.02 -0.02 -0.01 0.00 -0.01 0.03 -0.06 -0.04 -0.04 -0.02 -0.04 -0.03 0.01 0.05 -0.01 -0.03 -0.11 -0.04 -0.02 -0.03 -0.03 -0.17 -0.06 -0.02 0.00 -0.26 0.09 -0.02
20° 0.08 0.04 0.05 0.05 0.06 0.04 0.03 0.14 -0.09 0.03 -0.06 0.11 -0.06 -0.03 0.07 0.05 -0.11 -0.11 -0.11 -0.39 0.02 -0.17 0.04 -0.49 -0.33 -0.14 -0.29 -0.61 0.00 0.11
30° 0.08 0.04 0.06 0.09 0.05 0.07 0.03 0.19 -0.17 0.02 -0.20 0.16 -0.10 -0.09 -0.11 -0.10 -0.21 -0.42 -0.29 -0.59 -0.18 -0.46 -0.41 -1.07 -0.89 -0.30 -0.69 -0.68 -0.88 -0.64
40° 0.05 -0.01 0.00 0.07 0.03 0.08 -0.03 0.18 -0.27 -0.06 -0.35 0.08 -0.11 -0.22 -0.26 -0.18 -0.37 -0.55 -0.35 -0.52 -0.42 -0.98 -0.49 -1.31 -1.90 -0.83 -0.86 -1.56 -1.29 -1.39
50° -0.08 -0.08 -0.09 -0.09 0.00 0.09 -0.14 0.13 -0.34 -0.20 -0.37 -0.18 -0.12 -0.38 -0.42 -0.56 -0.66 -0.85 -0.84 -0.96 -1.03 -1.63 -0.76 -1.66 -2.48 -1.86 -1.77 -1.82 -2.59 -2.09
60° -0.06 -0.06 -0.08 -0.08 0.02 0.13 -0.08 0.13 -0.20 -0.38 -0.45 -0.31 -0.20 -0.35 -0.45 -0.93 -0.80 -1.26 -0.95 -1.07 -1.55 -2.07 -1.73 -2.04 -2.45 -2.60 -2.71 -2.96 -3.15 -3.19
70° -0.07 -0.10 -0.08 -0.12 0.01 0.18 0.02 0.14 -0.07 -0.74 -0.78 -0.40 -0.45 -0.48 -0.36 -0.83 -1.23 -0.88 -1.35 -1.29 -1.37 -2.01 -1.89 -3.17 -3.20 -2.82 -3.25 -4.07 -4.40 -4.20
80° -0.10 -0.12 -0.14 -0.17 -0.06 0.13 0.16 0.10 0.12 -0.52 -1.10 -0.80 -0.54 -0.86 -0.73 -0.60 -1.36 -1.63 -1.62 -1.79 -1.67 -2.92 -2.40 -3.38 -3.87 -3.71 -4.30 -4.44 -4.88 -5.65
90° -0.09 -0.16 -0.23 -0.25 -0.14 0.02 0.25 0.06 0.03 -0.43 -0.73 -0.92 -0.80 -0.87 -1.25 -1.29 -1.54 -2.14 -1.83 -2.30 -2.56 -3.13 -3.38 -3.44 -4.40 -4.55 -4.86 -5.34 -5.62 -5.77
100° -0.07 -0.13 -0.22 -0.23 -0.18 -0.06 0.19 0.24 -0.29 -0.20 -0.33 -0.84 -1.04 -1.29 -0.97 -1.58 -1.66 -1.42 -1.74 -2.51 -3.60 -2.94 -3.24 -3.47 -5.37 -4.78 -5.12 -6.26 -6.21 -6.16
110° -0.06 -0.11 -0.24 -0.22 -0.23 -0.16 -0.06 0.42 -0.10 -0.07 -0.75 -0.44 -0.48 -0.90 -1.09 -1.82 -2.08 -2.05 -2.12 -2.31 -2.44 -4.41 -4.13 -4.31 -5.46 -5.20 -5.38 -6.16 -6.53 -6.79
120° -0.09 -0.16 -0.31 -0.27 -0.31 -0.27 -0.36 0.28 0.18 -0.06 -0.41 -0.60 -0.79 -0.87 -0.66 -0.76 -2.31 -2.87 -2.39 -3.18 -3.43 -3.84 -3.89 -4.49 -5.40 -5.42 -6.81 -6.93 -7.06 -7.49
130° -0.10 -0.17 -0.32 -0.28 -0.34 -0.33 -0.56 -0.17 -0.10 0.04 -0.16 -0.08 -0.37 -0.81 -1.34 -1.54 -1.39 -1.37 -2.32 -2.89 -3.83 -4.59 -4.23 -5.09 -5.99 -5.62 -6.28 -6.95 -7.24 -7.42
140° -0.07 -0.15 -0.31 -0.25 -0.33 -0.34 -0.58 -0.53 -0.59 -0.64 -0.72 -0.33 -0.25 -0.24 -0.05 -0.66 -1.70 -2.70 -2.26 -1.79 -2.19 -4.07 -4.21 -4.80 -5.70 -5.47 -6.25 -7.51 -8.01 -8.30
150° -0.09 -0.13 -0.27 -0.21 -0.30 -0.27 -0.46 -0.50 -0.77 -1.14 -1.47 -1.24 -1.32 -1.25 -1.15 -0.85 -0.86 -0.68 -1.16 -2.14 -3.34 -4.06 -3.96 -4.47 -4.90 -4.68 -5.18 -5.81 -6.34 -6.84
160° -0.07 -0.17 -0.28 -0.30 -0.26 -0.22 -0.33 -0.28 -0.66 -1.01 -1.21 -1.50 -1.61 -1.94 -2.41 -2.86 -3.18 -3.48 -2.60 -2.31 -2.33 -2.61 -2.13 -2.86 -3.68 -4.02 -5.07 -5.75 -6.16 -6.69
170° -0.09 -0.10 -0.23 -0.14 -0.22 -0.14 -0.18 -0.04 -0.34 -0.48 -0.68 -0.66 -0.81 -0.97 -1.14 -1.67 -2.40 -3.71 -4.07 -4.67 -5.76 -7.28 -6.13 -8.02 -8.06 -7.28 -8.43 -8.70 -9.44 -9.58
180° -0.06 -0.17 -0.30 -0.29 -0.25 -0.16 -0.18 0.01 -0.26 -0.35 -0.41 -0.39 -0.41 -0.39 -0.21 -0.62 -1.11 -1.35 -2.24 -2.34 -2.37 -4.68 -3.83 -4.25 -5.22 -5.83 -6.87 -6.99 -6.52 -7.82
190° -0.13 -0.19 -0.31 -0.31 -0.26 -0.18 -0.21 -0.03 -0.32 -0.41 -0.51 -0.51 -0.58 -0.52 -0.37 -0.87 -1.56 -1.88 -3.16 -3.34 -3.83 -6.20 -5.49 -6.60 -7.23 -8.21 -9.94 -9.72 -10.20 -11.44
200° -0.07 -0.16 -0.31 -0.29 -0.25 -0.20 -0.26 -0.14 -0.54 -0.76 -0.90 -1.04 -1.18 -1.24 -1.20 -2.35 -3.65 -4.21 -5.35 -5.66 -5.20 -6.28 -5.44 -5.83 -6.17 -5.84 -6.69 -6.84 -6.70 -7.50
210° -0.10 -0.21 -0.35 -0.37 -0.32 -0.31 -0.45 -0.45 -0.79 -1.13 -1.37 -1.57 -1.52 -1.72 -1.78 -2.60 -2.48 -2.02 -1.98 -1.67 -2.38 -4.28 -3.63 -5.09 -5.98 -6.00 -6.11 -6.11 -6.73 -7.28
220° -0.13 -0.19 -0.37 -0.37 -0.36 -0.37 -0.54 -0.60 -0.78 -0.91 -0.98 -0.97 -0.71 -0.86 -0.90 -0.77 -0.85 -2.72 -2.69 -2.81 -3.06 -3.20 -2.73 -3.87 -4.47 -5.31 -6.50 -6.71 -7.00 -8.00
230° -0.14 -0.22 -0.39 -0.40 -0.40 -0.41 -0.59 -0.41 -0.42 -0.26 -0.31 -0.30 -0.48 -0.73 -1.06 -1.55 -2.39 -1.77 -1.36 -2.53 -4.18 -3.80 -3.72 -5.53 -6.93 -6.66 -7.07 -6.88 -7.48 -8.96
240° -0.14 -0.24 -0.38 -0.41 -0.38 -0.38 -0.51 0.04 0.03 -0.11 -0.44 -0.69 -0.92 -1.18 -0.84 -0.54 -1.35 -2.02 -3.13 -3.40 -3.51 -4.72 -4.29 -5.11 -5.60 -6.04 -7.06 -7.11 -7.50 -7.75
250° -0.14 -0.22 -0.37 -0.41 -0.34 -0.30 -0.26 0.29 -0.07 -0.31 -0.82 -0.80 -0.64 -0.72 -0.48 -1.65 -2.68 -2.34 -3.28 -2.34 -3.15 -4.63 -3.86 -5.22 -5.06 -4.82 -6.03 -6.71 -7.25 -7.98
260° -0.12 -0.19 -0.32 -0.33 -0.30 -0.20 0.04 0.11 -0.44 -0.38 -0.54 -0.68 -0.64 -0.88 -1.28 -1.96 -2.07 -2.59 -1.99 -2.77 -3.44 -3.27 -3.13 -4.93 -5.45 -5.15 -5.12 -5.78 -6.76 -7.18
270° -0.08 -0.23 -0.28 -0.29 -0.19 -0.06 0.15 -0.05 -0.25 -0.57 -0.41 -0.60 -0.81 -1.17 -1.32 -0.84 -1.79 -1.44 -2.65 -1.98 -2.33 -4.09 -3.19 -3.63 -4.31 -4.55 -5.11 -5.44 -5.83 -6.94
280° -0.06 -0.19 -0.21 -0.25 -0.11 0.04 0.10 -0.03 -0.08 -0.36 -0.84 -0.89 -0.90 -1.28 -0.46 -0.80 -1.41 -1.91 -1.06 -2.03 -2.31 -2.48 -2.48 -3.32 -4.22 -4.01 -4.76 -4.43 -5.31 -5.52
290° -0.04 -0.16 -0.18 -0.21 -0.05 0.11 -0.06 0.00 -0.23 -0.60 -0.75 -0.78 -0.84 -0.57 -0.27 -1.08 -1.08 -1.67 -1.84 -1.55 -1.90 -2.47 -2.45 -3.41 -3.51 -2.63 -3.93 -4.28 -4.41 -4.67
300° -0.01 -0.13 -0.14 -0.13 0.01 0.11 -0.13 0.04 -0.26 -0.39 -0.62 -0.67 -0.32 -0.33 -0.54 -0.61 -1.20 -0.82 -1.42 -1.04 -0.79 -2.58 -1.64 -1.96 -3.06 -2.84 -2.85 -3.08 -3.44 -3.29
310° -0.01 -0.09 -0.10 -0.10 0.01 0.09 -0.11 0.09 -0.29 -0.23 -0.57 -0.36 -0.04 -0.38 -0.69 -0.07 -0.89 -0.92 -0.55 -1.17 -1.80 -0.90 -1.04 -2.11 -2.40 -1.94 -1.92 -2.28 -2.24 -2.57
320° -0.05 -0.06 -0.05 -0.04 -0.01 0.05 -0.07 0.11 -0.25 -0.15 -0.47 -0.01 -0.05 -0.41 -0.28 -0.35 -0.38 -1.05 -0.58 -0.38 -1.14 -1.47 -0.81 -1.25 -1.89 -1.22 -1.05 -1.27 -1.84 -1.56
330° 0.03 0.00 -0.02 -0.03 0.01 0.02 -0.03 0.08 -0.16 -0.10 -0.25 0.13 -0.10 -0.26 0.03 -0.57 -0.25 -0.56 -0.63 -0.88 0.05 -1.12 -0.22 -0.93 -1.07 -0.38 -0.53 -0.83 -1.00 -0.50
340° 0.04 -0.01 0.00 -0.01 0.00 0.03 -0.01 0.04 -0.06 -0.03 -0.09 0.10 -0.07 -0.12 0.09 -0.27 -0.07 0.01 -0.09 -0.52 0.72 -0.61 0.31 -0.56 -1.05 0.22 -0.16 -0.34 -0.34 0.00
350° 0.04 -0.01 0.02 -0.02 0.00 0.00 0.00 0.02 0.00 0.00 -0.03 0.06 -0.02 -0.03 0.04 -0.09 -0.02 0.10 0.07 -0.13 0.27 -0.14 0.18 -0.05 -0.15 -0.02 -0.08 0.13 0.18 0.05

左右にスクロールして表をご覧ください。

図22 NL-53 WS-10装着時の指向特性（水平方向）
図22 NL-53 WS-10装着時の指向特性（水平方向）

表14 NL-53 WS-10装着時の指向特性（水平方向）

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3 8500/8414.0 9000/8912.5 9500/9440.6 10000/10000 10600/10593 11200/11220 11800/11885 12500/12589
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° -0.03 0.01 -0.01 -0.03 0.02 -0.05 -0.07 0.01 -0.11 -0.06 -0.08 0.07 -0.08 -0.08 0.07 -0.12 -0.09 0.28 0.03 -0.20 -0.07 -0.04 -0.07 0.03 -0.44 -0.15 0.13 -0.14 -0.04 -0.05
20° -0.03 -0.02 -0.01 -0.04 0.03 -0.02 -0.04 0.06 -0.15 -0.05 -0.12 0.12 -0.13 -0.10 0.09 -0.24 -0.09 0.39 0.00 -0.40 -0.06 -0.24 -0.24 -0.13 -0.85 -0.02 -0.14 -0.71 -0.19 -0.12
30° -0.01 0.00 0.00 0.00 0.05 0.02 -0.01 0.11 -0.19 -0.04 -0.20 0.10 -0.13 -0.16 0.08 -0.34 -0.09 0.22 -0.23 -0.66 -0.38 -0.66 -0.68 -0.57 -1.19 -0.47 -0.69 -1.33 -0.74 -0.57
40° -0.05 -0.06 -0.03 -0.07 0.02 0.00 -0.07 0.14 -0.34 -0.17 -0.40 -0.05 -0.10 -0.43 -0.05 -0.44 -0.39 0.04 -0.60 -0.87 -0.96 -0.67 -1.00 -1.28 -1.87 -1.23 -0.95 -1.66 -1.59 -1.33
50° -0.07 -0.09 -0.09 -0.12 0.02 0.00 -0.12 0.16 -0.40 -0.27 -0.53 -0.29 -0.07 -0.61 -0.40 -0.51 -0.91 -0.06 -1.06 -1.12 -1.81 -1.04 -1.39 -1.51 -2.86 -2.19 -1.80 -2.52 -2.21 -2.38
60° -0.05 -0.09 -0.11 -0.10 0.02 0.07 -0.02 0.16 -0.21 -0.37 -0.66 -0.41 -0.15 -0.52 -0.91 -0.50 -0.76 -0.49 -1.05 -1.53 -1.28 -2.35 -1.84 -2.40 -2.07 -2.32 -3.35 -3.54 -3.20 -2.89
70° -0.11 -0.16 -0.21 -0.23 -0.06 0.03 0.00 0.00 -0.11 -0.59 -0.93 -0.61 -0.58 -0.65 -0.87 -0.93 -0.18 -1.06 -1.41 -2.07 -2.10 -2.28 -2.74 -3.34 -3.35 -2.98 -3.78 -4.45 -4.42 -4.39
80° -0.10 -0.14 -0.22 -0.27 -0.08 0.01 0.14 -0.03 -0.01 -0.40 -0.91 -0.76 -0.69 -0.99 -0.97 -1.27 -0.74 -1.11 -1.79 -2.50 -2.32 -2.92 -2.47 -3.08 -3.75 -3.97 -4.71 -5.26 -5.26 -4.99
90° -0.14 -0.21 -0.30 -0.33 -0.16 -0.11 0.14 -0.04 -0.22 -0.15 -0.62 -0.74 -0.90 -1.50 -1.30 -1.42 -1.35 -1.25 -1.68 -2.85 -3.04 -3.93 -3.83 -4.30 -3.95 -3.97 -5.34 -6.01 -6.06 -6.82
100° -0.19 -0.24 -0.40 -0.43 -0.32 -0.25 -0.06 0.01 -0.43 -0.36 -0.61 -0.31 -0.72 -1.45 -1.69 -1.36 -1.50 -1.62 -2.44 -2.43 -3.43 -3.86 -3.84 -4.80 -5.31 -5.03 -6.07 -6.77 -6.76 -7.07
110° -0.17 -0.29 -0.45 -0.48 -0.38 -0.40 -0.30 0.11 -0.22 -0.58 -0.91 -0.54 -0.43 -0.73 -1.20 -1.68 -1.27 -2.09 -3.07 -3.68 -3.75 -5.30 -4.39 -4.76 -4.78 -5.29 -6.28 -7.03 -7.58 -8.14
120° -0.14 -0.24 -0.43 -0.44 -0.35 -0.45 -0.43 -0.01 -0.17 -0.34 -0.89 -0.56 -0.64 -0.92 -0.89 -0.97 -0.96 -1.45 -2.43 -3.97 -4.45 -5.69 -5.92 -6.54 -6.33 -6.37 -6.50 -7.16 -7.29 -6.83
130° -0.12 -0.20 -0.41 -0.41 -0.35 -0.46 -0.49 -0.33 -0.42 -0.44 -0.73 -0.51 -0.70 -1.21 -1.20 -1.03 -0.47 -0.57 -1.69 -2.83 -3.73 -4.72 -4.77 -5.75 -5.68 -6.23 -8.00 -8.86 -8.94 -9.52
140° -0.14 -0.27 -0.43 -0.39 -0.32 -0.45 -0.49 -0.50 -0.77 -0.83 -1.23 -0.67 -0.83 -1.36 -1.49 -1.23 -0.66 -2.00 -1.65 -2.29 -3.42 -4.48 -4.16 -4.86 -4.77 -4.73 -5.61 -6.41 -6.76 -7.12
150° -0.05 -0.20 -0.36 -0.36 -0.24 -0.37 -0.35 -0.38 -0.76 -1.02 -1.55 -1.23 -1.30 -1.98 -2.11 -1.99 -1.04 -1.68 -2.34 -3.04 -3.73 -5.18 -4.85 -5.23 -4.82 -5.03 -6.09 -6.82 -6.91 -7.00
160° -0.12 -0.20 -0.39 -0.35 -0.22 -0.31 -0.22 -0.19 -0.58 -0.75 -1.33 -0.87 -1.14 -1.85 -2.11 -2.71 -2.43 -3.13 -3.57 -4.09 -4.56 -5.74 -5.22 -5.99 -6.31 -6.27 -6.81 -7.54 -8.07 -8.31
170° -0.09 -0.18 -0.36 -0.31 -0.19 -0.24 -0.11 -0.03 -0.34 -0.42 -0.90 -0.36 -0.62 -1.03 -1.11 -1.52 -1.09 -1.97 -2.92 -3.76 -4.35 -6.82 -6.45 -7.49 -7.19 -7.97 -8.83 -9.26 -8.92 -9.56
180° -0.13 -0.21 -0.41 -0.34 -0.21 -0.26 -0.13 -0.05 -0.28 -0.37 -0.80 -0.32 -0.45 -0.72 -0.71 -0.92 -0.43 -0.95 -1.88 -2.42 -2.88 -4.66 -4.51 -5.14 -5.28 -5.53 -6.38 -7.31 -7.36 -7.00
190° -0.09 -0.16 -0.28 -0.31 -0.32 -0.22 -0.22 -0.21 -0.33 -0.61 -0.86 -0.79 -0.84 -0.95 -1.08 -1.54 -1.35 -1.98 -3.10 -3.72 -4.70 -6.43 -6.56 -7.60 -7.65 -7.55 -8.48 -8.73 -8.60 -9.69
200° -0.14 -0.15 -0.33 -0.34 -0.32 -0.29 -0.31 -0.35 -0.60 -0.87 -1.33 -1.16 -1.33 -1.75 -2.32 -2.88 -2.17 -2.74 -3.23 -3.56 -4.19 -5.71 -5.55 -6.20 -6.43 -6.17 -7.48 -8.10 -7.99 -8.59
210° -0.15 -0.21 -0.36 -0.38 -0.35 -0.38 -0.45 -0.52 -0.79 -1.03 -1.56 -1.21 -1.32 -1.72 -2.05 -1.82 -1.09 -1.45 -2.28 -2.75 -4.01 -5.08 -4.97 -5.21 -5.81 -5.41 -5.98 -7.10 -7.62 -8.07
220° -0.11 -0.21 -0.38 -0.39 -0.38 -0.43 -0.54 -0.57 -0.66 -0.80 -1.04 -0.85 -0.81 -1.18 -1.24 -1.00 -1.20 -1.50 -1.51 -2.13 -3.44 -4.81 -4.60 -4.90 -5.19 -5.23 -6.06 -7.09 -7.70 -8.48
230° -0.15 -0.18 -0.37 -0.40 -0.39 -0.43 -0.53 -0.33 -0.31 -0.38 -0.67 -0.68 -0.78 -1.20 -1.06 -0.92 -0.67 -0.78 -1.89 -2.85 -4.26 -4.89 -5.11 -5.97 -6.79 -6.98 -8.11 -9.18 -9.66 -9.41
240° -0.13 -0.22 -0.38 -0.41 -0.37 -0.39 -0.39 -0.01 -0.03 -0.36 -0.91 -0.79 -0.61 -0.72 -0.55 -0.83 -1.19 -1.47 -2.53 -3.76 -4.63 -5.62 -5.94 -6.35 -6.08 -5.74 -6.49 -7.00 -7.43 -7.80
250° -0.15 -0.20 -0.36 -0.39 -0.34 -0.30 -0.19 0.16 -0.14 -0.48 -0.81 -0.50 -0.38 -0.89 -1.47 -1.67 -1.39 -1.99 -2.44 -3.53 -3.65 -4.87 -4.33 -4.73 -5.21 -5.25 -5.92 -7.16 -8.35 -8.75
260° -0.15 -0.18 -0.30 -0.33 -0.28 -0.18 0.00 0.04 -0.31 -0.26 -0.52 -0.48 -0.77 -1.35 -1.53 -1.23 -1.53 -1.39 -2.36 -2.56 -3.83 -3.80 -4.14 -4.96 -5.10 -5.14 -5.75 -7.04 -7.49 -7.28
270° -0.12 -0.17 -0.24 -0.29 -0.19 -0.05 0.13 -0.10 -0.18 -0.20 -0.63 -1.02 -0.93 -1.16 -1.18 -1.06 -1.17 -1.19 -1.68 -2.69 -3.41 -3.99 -3.92 -3.96 -4.30 -4.42 -5.24 -6.12 -6.98 -6.70
280° -0.05 -0.10 -0.16 -0.12 -0.02 0.03 0.20 -0.03 0.12 -0.41 -0.94 -0.88 -0.61 -0.88 -0.60 -0.97 -0.69 -0.89 -1.59 -2.44 -2.49 -3.18 -2.76 -3.27 -3.98 -4.19 -4.90 -5.73 -5.44 -6.28
290° 0.00 -0.06 -0.09 -0.04 0.06 0.10 0.16 0.10 0.13 -0.60 -0.81 -0.58 -0.50 -0.41 -0.56 -0.64 -0.58 -0.93 -1.35 -1.88 -2.47 -2.04 -2.58 -3.19 -3.30 -3.24 -3.63 -4.85 -5.19 -4.41
300° 0.01 0.04 -0.01 -0.02 0.09 0.10 0.08 0.21 -0.03 -0.38 -0.52 -0.48 -0.07 -0.29 -0.57 -0.22 -0.68 -0.51 -0.77 -1.69 -1.50 -2.26 -1.89 -2.14 -2.53 -2.90 -3.27 -3.63 -3.34 -3.37
310° 0.03 0.01 0.00 0.04 0.10 0.09 0.03 0.24 -0.20 -0.14 -0.40 -0.27 0.13 -0.42 -0.34 -0.26 -0.55 0.07 -0.84 -1.05 -1.37 -1.10 -1.29 -1.81 -2.40 -2.06 -2.12 -2.43 -2.29 -2.46
320° -0.03 0.02 0.00 0.06 0.09 0.07 0.02 0.21 -0.20 -0.05 -0.32 -0.07 0.03 -0.25 -0.15 -0.28 -0.09 0.14 -0.85 -0.88 -0.88 -0.84 -1.13 -1.43 -1.63 -1.25 -1.29 -1.76 -1.70 -1.55
330° 0.05 0.04 0.04 0.10 0.08 0.04 0.05 0.18 -0.12 0.01 -0.17 0.10 -0.05 -0.06 0.01 -0.40 0.01 0.25 -0.36 -0.73 -0.08 -0.87 -0.59 -0.75 -1.00 -0.41 -0.68 -1.19 -0.97 -0.47
340° 0.05 0.05 0.04 0.06 0.07 0.01 0.06 0.11 -0.04 0.02 -0.07 0.10 -0.04 -0.02 0.06 -0.24 0.00 0.22 0.06 -0.39 0.07 -0.40 -0.25 -0.33 -0.63 -0.16 -0.34 -0.86 -0.42 -0.21
350° 0.06 0.06 0.08 0.10 0.07 0.04 0.08 0.07 0.08 0.04 0.06 -0.02 0.04 0.10 0.15 0.12 -0.05 0.13 0.09 -0.21 0.07 0.10 -0.08 -0.05 -0.17 -0.06 0.01 -0.22 0.02 -0.04

左右にスクロールして表をご覧ください。

図23 NL-53 WS-10装着時の指向特性（垂直方向）
図23 NL-53 WS-10装着時の指向特性（垂直方向）

表15 NL-53 WS-10装着時の指向特性（垂直方向）

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3 8500/8414.0 9000/8912.5 9500/9440.6 10000/10000 10600/10593 11200/11220 11800/11885 12500/12589
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° 0.05 0.07 0.05 0.03 0.01 0.04 0.05 0.03 0.05 0.00 0.05 -0.08 0.02 0.05 -0.02 0.08 -0.04 -0.09 -0.05 -0.08 0.02 -0.13 -0.04 -0.03 0.07 0.04 0.11 -0.24 0.02 0.05
20° 0.04 0.08 0.05 0.07 0.02 0.03 0.06 0.05 -0.05 -0.03 -0.02 -0.05 -0.04 0.02 -0.01 0.05 -0.11 -0.29 -0.23 -0.38 0.08 -0.36 -0.05 -0.46 -0.15 -0.09 -0.17 -0.60 0.03 0.11
30° 0.09 0.11 0.09 0.16 0.04 0.08 0.09 0.12 -0.09 -0.02 -0.09 -0.03 -0.09 0.05 -0.02 0.02 -0.19 -0.66 -0.41 -0.63 0.04 -0.65 -0.32 -1.09 -0.57 -0.21 -0.73 -0.95 -0.76 -0.13
40° 0.06 0.13 0.07 0.14 0.03 0.11 0.07 0.15 -0.19 -0.09 -0.21 -0.09 -0.05 -0.04 -0.12 0.00 -0.33 -0.79 -0.47 -0.73 -0.18 -1.04 -0.53 -1.32 -1.41 -0.73 -0.95 -1.59 -1.13 -0.77
50° 0.04 0.08 0.05 0.14 0.04 0.16 0.05 0.12 -0.19 -0.16 -0.22 -0.24 -0.05 -0.12 -0.19 -0.24 -0.43 -1.02 -0.72 -1.26 -0.90 -1.59 -0.83 -1.80 -2.06 -1.66 -1.90 -1.93 -2.10 -1.41
60° 0.07 0.06 0.02 0.09 0.03 0.21 0.05 0.07 -0.12 -0.40 -0.35 -0.45 -0.14 -0.13 -0.29 -0.60 -0.55 -1.65 -1.04 -1.34 -1.36 -2.17 -1.71 -2.15 -2.34 -2.49 -2.84 -3.23 -2.73 -2.50
70° 0.01 0.02 -0.05 -0.03 0.00 0.20 0.12 0.07 -0.02 -0.77 -0.69 -0.60 -0.42 -0.34 -0.22 -0.63 -1.03 -1.15 -1.41 -1.79 -1.56 -2.10 -2.13 -3.16 -3.23 -3.02 -3.37 -4.61 -4.19 -3.46
80° -0.03 -0.04 -0.11 -0.18 -0.07 0.12 0.24 0.03 0.15 -0.57 -1.07 -0.97 -0.51 -0.75 -0.61 -0.43 -1.27 -1.76 -1.63 -2.31 -2.01 -2.96 -2.79 -3.19 -4.22 -3.87 -4.02 -4.95 -5.31 -5.31
90° -0.06 -0.06 -0.17 -0.23 -0.14 0.01 0.30 -0.03 0.05 -0.53 -0.79 -1.11 -0.76 -0.77 -1.24 -0.96 -1.11 -2.05 -1.93 -2.90 -2.76 -3.52 -3.59 -3.79 -4.46 -4.75 -5.04 -5.92 -6.24 -6.46
100° -0.12 -0.21 -0.27 -0.26 -0.31 -0.14 0.10 0.01 -0.39 -0.48 -0.41 -0.98 -1.17 -1.27 -0.97 -1.18 -1.03 -1.57 -2.16 -3.03 -4.03 -3.48 -3.58 -4.35 -5.26 -4.62 -5.02 -6.28 -7.01 -7.39
110° -0.12 -0.23 -0.28 -0.30 -0.37 -0.26 -0.16 0.20 -0.29 -0.29 -0.91 -0.73 -0.62 -0.97 -1.25 -1.61 -1.68 -2.04 -2.21 -3.11 -2.98 -5.50 -4.76 -5.08 -5.61 -5.10 -5.65 -6.75 -7.38 -7.64
120° -0.16 -0.23 -0.34 -0.35 -0.42 -0.35 -0.45 0.11 0.00 -0.28 -0.61 -0.83 -0.89 -0.87 -0.68 -0.68 -1.90 -2.57 -2.43 -3.90 -3.94 -4.82 -4.96 -5.35 -6.27 -5.97 -6.64 -7.09 -7.91 -7.89
130° -0.12 -0.28 -0.35 -0.32 -0.43 -0.39 -0.60 -0.29 -0.19 -0.13 -0.30 -0.34 -0.54 -0.95 -1.35 -1.23 -0.81 -1.27 -2.48 -3.63 -4.38 -5.47 -5.43 -5.93 -6.74 -6.11 -6.44 -7.26 -7.96 -7.83
140° -0.14 -0.28 -0.39 -0.40 -0.41 -0.41 -0.62 -0.68 -0.76 -0.79 -0.90 -0.62 -0.37 -0.40 -0.16 -0.61 -1.28 -2.26 -2.08 -2.49 -2.71 -4.97 -5.50 -6.04 -6.60 -6.33 -6.49 -7.99 -8.74 -9.14
150° -0.12 -0.23 -0.36 -0.42 -0.37 -0.36 -0.49 -0.62 -0.95 -1.27 -1.65 -1.55 -1.46 -1.46 -1.23 -0.75 -0.51 -0.35 -1.12 -2.86 -3.99 -4.70 -5.26 -5.47 -6.01 -5.69 -5.33 -6.42 -7.14 -7.77
160° -0.15 -0.24 -0.33 -0.43 -0.31 -0.29 -0.35 -0.36 -0.82 -1.07 -1.50 -1.64 -1.71 -2.24 -2.69 -2.81 -2.76 -2.93 -2.37 -2.91 -2.81 -3.21 -3.45 -4.14 -5.37 -5.25 -5.52 -6.31 -7.30 -7.69
170° -0.11 -0.20 -0.32 -0.41 -0.29 -0.21 -0.20 -0.13 -0.50 -0.64 -0.95 -1.01 -0.97 -1.24 -1.27 -1.67 -2.08 -3.17 -4.01 -5.12 -6.16 -7.49 -8.26 -8.07 -9.69 -8.78 -8.61 -9.61 -9.52 -10.06
180° -0.12 -0.23 -0.33 -0.40 -0.28 -0.19 -0.15 -0.04 -0.35 -0.41 -0.69 -0.56 -0.54 -0.61 -0.44 -0.67 -0.61 -0.81 -1.95 -2.99 -3.41 -4.65 -5.26 -5.97 -7.34 -6.30 -5.89 -6.93 -8.59 -8.27
190° -0.17 -0.22 -0.31 -0.43 -0.30 -0.23 -0.17 -0.12 -0.40 -0.51 -0.76 -0.69 -0.67 -0.69 -0.57 -0.76 -0.83 -1.26 -2.68 -3.56 -4.25 -6.07 -6.84 -6.99 -8.39 -8.33 -8.43 -9.22 -11.53 -11.03
200° -0.12 -0.21 -0.34 -0.43 -0.31 -0.26 -0.23 -0.25 -0.59 -0.82 -1.12 -1.20 -1.22 -1.35 -1.40 -2.03 -2.98 -3.84 -5.39 -6.22 -6.31 -7.88 -7.41 -7.83 -9.04 -7.97 -6.77 -8.15 -7.78 -7.89
210° -0.12 -0.21 -0.34 -0.43 -0.35 -0.33 -0.37 -0.53 -0.85 -1.21 -1.53 -1.83 -1.65 -1.85 -1.85 -2.62 -2.69 -2.15 -1.89 -2.25 -2.69 -4.53 -4.76 -6.04 -7.01 -6.23 -6.40 -6.92 -7.32 -7.10
220° -0.10 -0.20 -0.33 -0.39 -0.40 -0.37 -0.47 -0.73 -0.82 -1.02 -1.17 -1.29 -0.82 -0.90 -0.89 -0.70 -0.47 -2.33 -2.60 -3.35 -3.78 -4.05 -4.04 -4.67 -5.35 -5.94 -6.17 -7.47 -7.49 -7.32
230° -0.10 -0.22 -0.32 -0.36 -0.43 -0.39 -0.49 -0.60 -0.42 -0.40 -0.41 -0.63 -0.49 -0.64 -1.12 -1.23 -1.85 -2.18 -1.15 -2.71 -4.73 -4.71 -4.63 -6.14 -7.22 -7.32 -7.70 -8.22 -7.94 -8.35
240° -0.10 -0.20 -0.33 -0.36 -0.44 -0.38 -0.47 -0.16 0.03 -0.21 -0.52 -0.85 -1.01 -1.18 -0.95 -0.53 -0.90 -1.88 -3.13 -3.94 -4.09 -5.65 -5.42 -5.96 -5.89 -6.47 -7.08 -8.21 -8.04 -7.45
250° -0.10 -0.18 -0.30 -0.29 -0.39 -0.30 -0.23 0.16 0.03 -0.47 -0.92 -1.02 -0.74 -0.65 -0.60 -1.26 -2.29 -2.40 -3.26 -2.84 -3.45 -5.28 -4.57 -5.87 -5.30 -5.20 -6.25 -7.38 -7.40 -7.62
260° -0.11 -0.18 -0.26 -0.27 -0.34 -0.20 0.04 0.01 -0.45 -0.43 -0.70 -0.87 -0.66 -0.80 -1.30 -1.79 -1.71 -2.90 -2.27 -3.26 -4.09 -3.62 -3.67 -5.07 -5.82 -5.14 -5.36 -6.76 -7.29 -6.85
270° -0.11 -0.16 -0.24 -0.22 -0.24 -0.08 0.20 -0.20 -0.25 -0.62 -0.43 -0.72 -0.78 -1.11 -1.42 -0.72 -1.41 -1.59 -2.76 -2.46 -2.75 -4.43 -3.89 -3.89 -4.54 -4.63 -4.83 -6.09 -6.09 -6.94
280° -0.06 -0.17 -0.20 -0.27 -0.12 0.05 0.19 -0.10 -0.05 -0.38 -0.84 -0.85 -0.76 -1.18 -0.70 -0.73 -1.15 -1.78 -1.17 -2.70 -2.40 -2.70 -2.91 -3.50 -4.32 -4.40 -4.91 -4.79 -5.63 -5.87
290° -0.08 -0.11 -0.16 -0.19 -0.06 0.12 0.07 -0.04 -0.13 -0.48 -0.70 -0.79 -0.72 -0.55 -0.34 -1.03 -0.79 -1.80 -1.85 -2.23 -2.07 -2.56 -2.65 -3.39 -4.02 -2.86 -3.73 -4.61 -4.74 -4.51
300° 0.02 -0.07 -0.06 -0.08 0.00 0.17 0.02 0.03 -0.15 -0.35 -0.55 -0.74 -0.22 -0.14 -0.49 -0.43 -0.88 -0.79 -1.41 -1.24 -0.81 -2.57 -1.87 -1.88 -2.90 -2.70 -2.92 -3.47 -3.61 -3.01
310° 0.02 -0.07 -0.03 0.01 0.01 0.14 -0.02 0.07 -0.21 -0.16 -0.45 -0.44 0.04 -0.21 -0.56 0.04 -0.72 -0.99 -0.49 -1.23 -1.59 -1.12 -0.95 -2.26 -2.19 -1.77 -2.12 -2.60 -2.20 -1.93
320° 0.06 0.06 0.04 0.11 0.00 0.16 0.08 0.10 -0.08 -0.02 -0.34 -0.12 0.11 -0.17 -0.17 -0.02 -0.14 -1.26 -0.57 -0.46 -0.78 -1.40 -0.95 -1.51 -1.53 -0.99 -1.42 -1.54 -1.90 -1.10
330° 0.07 0.08 0.06 0.14 0.02 0.13 0.10 0.05 0.03 0.02 -0.12 0.09 0.05 -0.05 0.09 -0.33 0.15 -0.99 -0.65 -0.85 0.34 -1.36 -0.15 -1.13 -0.69 -0.13 -0.81 -1.08 -0.94 -0.33
340° 0.09 0.05 0.04 0.10 0.00 0.08 0.05 0.01 0.06 -0.02 -0.01 0.04 0.00 0.04 0.15 -0.16 0.07 -0.30 -0.09 -0.37 0.85 -0.52 0.35 -0.69 -0.51 0.39 -0.39 -0.44 -0.47 0.11
350° 0.05 0.04 0.05 0.09 0.01 0.07 0.08 0.01 0.11 0.02 0.07 -0.02 0.06 0.13 0.16 0.08 0.10 -0.12 0.14 0.07 0.49 -0.29 0.20 -0.17 0.08 0.32 -0.13 0.10 0.27 0.44

左右にスクロールして表をご覧ください。

図24 NL-53 WS-15装着時の指向特性
図24 NL-53 WS-15装着時の指向特性

表16 NL-53 WS-15装着時の指向特性

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3 8500/8414.0 9000/8912.5 9500/9440.6 10000/10000 10600/10593 11200/11220 11800/11885 12500/12589
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° 0.15 0.11 0.11 0.09 0.05 0.09 0.11 0.02 0.13 0.05 0.07 -0.04 0.06 0.15 -0.03 0.06 0.08 -0.23 0.04 0.27 0.28 -0.36 -0.01 -0.35 0.10 0.09 -0.46 -0.04 0.04 -0.20
20° 0.15 0.11 0.11 0.13 0.01 0.11 0.14 -0.02 0.27 0.12 0.04 -0.07 0.13 0.20 -0.28 0.14 0.31 -0.71 0.11 0.22 0.10 -0.74 -0.37 -0.58 -0.31 -0.25 -0.63 -0.52 -0.37 -0.89
30° 0.09 0.10 0.06 0.09 -0.02 0.06 0.04 -0.06 0.25 0.07 -0.11 -0.27 -0.02 0.21 -0.36 -0.03 0.20 -1.11 -0.10 -0.04 -0.34 -1.25 -0.82 -0.60 -1.04 -0.55 -1.02 -1.09 -0.88 -0.94
40° 0.13 0.12 0.11 0.11 0.03 0.10 0.05 -0.05 0.34 0.17 -0.19 -0.52 -0.20 0.25 -0.26 -0.28 0.25 -1.35 -0.42 -0.32 -0.75 -1.45 -1.24 -1.16 -1.03 -1.36 -1.25 -1.24 -1.45 -1.26
50° -0.10 -0.09 -0.11 -0.12 -0.13 -0.13 -0.20 -0.24 0.19 0.09 -0.39 -0.82 -0.67 -0.08 -0.24 -0.87 0.04 -1.19 -1.20 -0.17 -1.14 -1.84 -1.51 -1.41 -2.10 -1.72 -1.41 -1.83 -2.04 -2.21
60° -0.07 -0.11 -0.17 -0.15 -0.17 -0.18 -0.28 -0.38 0.22 0.19 -0.27 -0.83 -1.05 -0.55 -0.02 -1.17 -0.09 -1.11 -1.41 -1.29 -1.41 -2.64 -2.19 -1.59 -2.88 -2.61 -2.49 -2.12 -2.29 -2.77
70° -0.10 -0.13 -0.16 -0.18 -0.18 -0.23 -0.33 -0.53 0.21 0.21 -0.16 -0.57 -1.22 -1.35 -0.37 -0.85 -0.56 -0.94 -1.96 -1.42 -1.88 -2.96 -3.07 -2.71 -3.27 -2.77 -3.09 -2.99 -3.32 -3.50
80° -0.35 -0.39 -0.43 -0.37 -0.47 -0.51 -0.60 -0.93 -0.08 -0.07 -0.27 -0.34 -1.03 -1.86 -1.56 -0.64 -0.46 -1.64 -2.24 -2.24 -1.99 -3.91 -3.33 -3.05 -4.62 -3.16 -3.78 -4.04 -5.05 -5.11
90° -0.25 -0.23 -0.25 -0.23 -0.37 -0.41 -0.51 -0.98 -0.13 -0.11 -0.13 -0.33 -0.61 -0.99 -2.09 -1.45 0.07 -1.73 -2.50 -2.48 -2.31 -3.39 -3.91 -3.96 -4.41 -4.29 -4.61 -5.23 -6.41 -6.97
100° -0.04 -0.04 -0.08 -0.11 -0.15 -0.25 -0.34 -0.88 -0.22 0.08 -0.13 -0.57 -0.74 -0.60 -0.95 -1.75 -0.63 -1.86 -2.67 -1.88 -3.27 -3.70 -3.85 -4.18 -4.95 -4.82 -6.64 -6.44 -6.29 -7.77
110° -0.13 -0.15 -0.19 -0.24 -0.26 -0.37 -0.49 -0.97 -0.60 -0.11 -0.57 -0.75 -1.10 -1.07 -0.68 -1.45 -0.34 -2.05 -3.40 -2.36 -2.59 -4.73 -4.96 -4.41 -5.91 -6.71 -6.54 -6.51 -7.91 -9.22
120° -0.06 -0.03 -0.06 -0.17 -0.08 -0.22 -0.35 -0.72 -0.66 -0.33 -0.70 -0.78 -1.15 -1.23 -0.82 -1.48 -0.93 -1.56 -1.66 -2.70 -3.21 -4.46 -4.75 -4.94 -5.29 -6.32 -7.67 -7.30 -7.43 -8.80
130° -0.18 -0.19 -0.24 -0.33 -0.24 -0.36 -0.46 -0.74 -0.86 -0.65 -1.15 -1.20 -1.48 -1.72 -1.41 -1.45 -1.21 -2.43 -1.98 -1.69 -3.68 -3.69 -4.35 -5.48 -6.57 -6.39 -7.02 -7.21 -7.62 -7.71
140° -0.24 -0.24 -0.28 -0.39 -0.24 -0.36 -0.44 -0.62 -0.79 -0.69 -1.36 -1.27 -1.77 -2.18 -2.32 -2.02 -1.08 -2.09 -2.24 -2.83 -3.77 -4.99 -4.84 -5.16 -4.89 -5.17 -6.08 -6.13 -6.96 -7.84
150° -0.56 -0.60 -0.64 -0.70 -0.58 -0.66 -0.69 -0.80 -0.81 -0.83 -1.32 -1.31 -1.82 -2.11 -2.50 -2.98 -2.37 -3.09 -2.94 -3.06 -3.98 -4.93 -4.61 -4.87 -5.28 -6.22 -7.72 -7.62 -7.48 -8.30
160° -0.25 -0.29 -0.32 -0.41 -0.28 -0.36 -0.39 -0.47 -0.36 -0.39 -0.79 -0.77 -1.15 -1.28 -1.49 -2.54 -1.79 -2.88 -3.36 -3.78 -5.27 -6.45 -6.90 -6.58 -6.84 -7.26 -7.78 -7.30 -7.13 -7.30
170° -0.39 -0.36 -0.37 -0.40 -0.34 -0.45 -0.43 -0.49 -0.42 -0.23 -0.69 -0.36 -0.69 -0.74 -0.90 -1.81 -0.51 -1.66 -1.64 -1.72 -3.25 -4.51 -4.41 -4.20 -5.11 -6.27 -7.15 -8.45 -7.47 -7.73
180° -0.36 -0.35 -0.38 -0.38 -0.42 -0.40 -0.39 -0.52 -0.09 -0.26 -0.43 -0.72 -0.53 -0.21 -0.15 -1.10 -0.57 -1.32 -0.96 -1.50 -2.60 -3.27 -3.31 -2.77 -3.64 -4.65 -4.96 -6.12 -5.37 -5.71
190° -0.39 -0.36 -0.37 -0.40 -0.34 -0.45 -0.43 -0.49 -0.42 -0.23 -0.69 -0.36 -0.69 -0.74 -0.90 -1.81 -0.51 -1.66 -1.64 -1.72 -3.25 -4.51 -4.41 -4.20 -5.11 -6.27 -7.15 -8.45 -7.47 -7.73
200° -0.25 -0.29 -0.32 -0.41 -0.28 -0.36 -0.39 -0.47 -0.36 -0.39 -0.79 -0.77 -1.15 -1.28 -1.49 -2.54 -1.79 -2.88 -3.36 -3.78 -5.27 -6.45 -6.90 -6.58 -6.84 -7.26 -7.78 -7.30 -7.13 -7.30
210° -0.56 -0.60 -0.64 -0.70 -0.58 -0.66 -0.69 -0.80 -0.81 -0.83 -1.32 -1.31 -1.82 -2.11 -2.50 -2.98 -2.37 -3.09 -2.94 -3.06 -3.98 -4.93 -4.61 -4.87 -5.28 -6.22 -7.72 -7.62 -7.48 -8.30
220° -0.24 -0.24 -0.28 -0.39 -0.24 -0.36 -0.44 -0.62 -0.79 -0.69 -1.36 -1.27 -1.77 -2.18 -2.32 -2.02 -1.08 -2.09 -2.24 -2.83 -3.77 -4.99 -4.84 -5.16 -4.89 -5.17 -6.08 -6.13 -6.96 -7.84
230° -0.18 -0.19 -0.24 -0.33 -0.24 -0.36 -0.46 -0.74 -0.86 -0.65 -1.15 -1.20 -1.48 -1.72 -1.41 -1.45 -1.21 -2.43 -1.98 -1.69 -3.68 -3.69 -4.35 -5.48 -6.57 -6.39 -7.02 -7.21 -7.62 -7.71
240° -0.06 -0.03 -0.06 -0.17 -0.08 -0.22 -0.35 -0.72 -0.66 -0.33 -0.70 -0.78 -1.15 -1.23 -0.82 -1.48 -0.93 -1.56 -1.66 -2.70 -3.21 -4.46 -4.75 -4.94 -5.29 -6.32 -7.67 -7.30 -7.43 -8.80
250° -0.13 -0.15 -0.19 -0.24 -0.26 -0.37 -0.49 -0.97 -0.60 -0.11 -0.57 -0.75 -1.10 -1.07 -0.68 -1.45 -0.34 -2.05 -3.40 -2.36 -2.59 -4.73 -4.96 -4.41 -5.91 -6.71 -6.54 -6.51 -7.91 -9.22
260° -0.04 -0.04 -0.08 -0.11 -0.15 -0.25 -0.34 -0.88 -0.22 0.08 -0.13 -0.57 -0.74 -0.60 -0.95 -1.75 -0.63 -1.86 -2.67 -1.88 -3.27 -3.70 -3.85 -4.18 -4.95 -4.82 -6.64 -6.44 -6.29 -7.77
270° -0.25 -0.23 -0.25 -0.23 -0.37 -0.41 -0.51 -0.98 -0.13 -0.11 -0.13 -0.33 -0.61 -0.99 -2.09 -1.45 0.07 -1.73 -2.50 -2.48 -2.31 -3.39 -3.91 -3.96 -4.41 -4.29 -4.61 -5.23 -6.41 -6.97
280° -0.35 -0.39 -0.43 -0.37 -0.47 -0.51 -0.60 -0.93 -0.08 -0.07 -0.27 -0.34 -1.03 -1.86 -1.56 -0.64 -0.46 -1.64 -2.24 -2.24 -1.99 -3.91 -3.33 -3.05 -4.62 -3.16 -3.78 -4.04 -5.05 -5.11
290° -0.10 -0.13 -0.16 -0.18 -0.18 -0.23 -0.33 -0.53 0.21 0.21 -0.16 -0.57 -1.22 -1.35 -0.37 -0.85 -0.56 -0.94 -1.96 -1.42 -1.88 -2.96 -3.07 -2.71 -3.27 -2.77 -3.09 -2.99 -3.32 -3.50
300° -0.07 -0.11 -0.17 -0.15 -0.17 -0.18 -0.28 -0.38 0.22 0.19 -0.27 -0.83 -1.05 -0.55 -0.02 -1.17 -0.09 -1.11 -1.41 -1.29 -1.41 -2.64 -2.19 -1.59 -2.88 -2.61 -2.49 -2.12 -2.29 -2.77
310° -0.10 -0.09 -0.11 -0.12 -0.13 -0.13 -0.20 -0.24 0.19 0.09 -0.39 -0.82 -0.67 -0.08 -0.24 -0.87 0.04 -1.19 -1.20 -0.17 -1.14 -1.84 -1.51 -1.41 -2.10 -1.72 -1.41 -1.83 -2.04 -2.21
320° 0.13 0.12 0.11 0.11 0.03 0.10 0.05 -0.05 0.34 0.17 -0.19 -0.52 -0.20 0.25 -0.26 -0.28 0.25 -1.35 -0.42 -0.32 -0.75 -1.45 -1.24 -1.16 -1.03 -1.36 -1.25 -1.24 -1.45 -1.26
330° 0.09 0.10 0.06 0.09 -0.02 0.06 0.04 -0.06 0.25 0.07 -0.11 -0.27 -0.02 0.21 -0.36 -0.03 0.20 -1.11 -0.10 -0.04 -0.34 -1.25 -0.82 -0.60 -1.04 -0.55 -1.02 -1.09 -0.88 -0.94
340° 0.15 0.11 0.11 0.13 0.01 0.11 0.14 -0.02 0.27 0.12 0.04 -0.07 0.13 0.20 -0.28 0.14 0.31 -0.71 0.11 0.22 0.10 -0.74 -0.37 -0.58 -0.31 -0.25 -0.63 -0.52 -0.37 -0.89
350° 0.15 0.11 0.11 0.09 0.05 0.09 0.11 0.02 0.13 0.05 0.07 -0.04 0.06 0.15 -0.03 0.06 0.08 -0.23 0.04 0.27 0.28 -0.36 -0.01 -0.35 0.10 0.09 -0.46 -0.04 0.04 -0.20

左右にスクロールして表をご覧ください。

図25 NL-53 WS-16装着時の指向特性（水平方向）
図25 NL-53 WS-16装着時の指向特性（水平方向）

表17 NL-53 WS-16装着時の指向特性（水平方向）

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3 8500/8414.0 9000/8912.5 9500/9440.6 10000/10000 10600/10593 11200/11220 11800/11885 12500/12589
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° 0.03 0.04 0.04 0.06 0.01 0.04 0.06 0.00 0.04 0.08 -0.02 0.10 0.03 -0.03 -0.14 -0.11 0.08 0.03 0.09 -0.13 0.01 0.03 -0.20 -0.09 0.04 -0.03 -0.09 -0.22 0.21 -0.04
20° 0.05 0.06 0.07 0.12 0.02 0.07 0.09 0.02 0.00 0.07 -0.08 0.22 -0.03 -0.10 -0.20 -0.35 0.07 0.09 0.06 -0.50 0.06 -0.22 -0.23 -0.26 -0.27 -0.07 -0.32 -0.60 -0.03 -0.26
30° 0.10 0.05 0.07 0.15 0.00 0.08 0.08 0.05 -0.10 0.04 -0.23 0.27 -0.09 -0.33 -0.28 -0.50 -0.15 -0.01 -0.16 -0.96 -0.37 -0.66 -0.75 -0.54 -0.78 -0.43 -0.85 -1.36 -0.72 -0.77
40° 0.01 0.01 0.03 0.13 -0.02 0.05 -0.03 0.03 -0.27 -0.09 -0.44 0.09 -0.12 -0.59 -0.29 -0.51 -0.58 -0.19 -0.56 -1.25 -0.91 -0.90 -1.21 -1.42 -1.25 -1.03 -1.23 -1.89 -1.50 -1.68
50° -0.01 -0.02 -0.01 0.12 -0.03 0.06 -0.09 0.01 -0.34 -0.32 -0.64 -0.21 -0.15 -0.69 -0.66 -0.45 -1.05 -0.41 -1.19 -1.46 -1.89 -1.39 -1.65 -2.14 -2.23 -1.93 -1.92 -2.64 -2.05 -2.74
60° -0.06 -0.04 -0.08 0.07 -0.07 0.05 -0.14 -0.07 -0.33 -0.63 -0.85 -0.56 -0.42 -0.61 -1.00 -0.45 -1.38 -1.05 -1.38 -2.18 -1.84 -2.82 -2.43 -2.80 -2.79 -2.80 -3.02 -3.49 -3.10 -3.32
70° -0.09 -0.11 -0.12 -0.01 -0.14 0.02 -0.11 -0.20 -0.23 -0.91 -1.22 -0.76 -0.87 -0.88 -1.01 -1.02 -1.03 -1.38 -1.80 -2.77 -2.70 -2.99 -3.65 -4.10 -3.75 -3.51 -3.82 -4.77 -4.23 -4.68
80° -0.14 -0.18 -0.21 -0.08 -0.21 -0.05 -0.09 -0.32 -0.28 -0.89 -1.29 -1.10 -1.22 -1.35 -1.08 -1.35 -1.50 -1.42 -2.33 -3.21 -3.16 -3.65 -3.65 -4.39 -4.60 -4.93 -4.96 -5.88 -5.59 -5.58
90° -0.20 -0.22 -0.26 -0.16 -0.31 -0.18 -0.10 -0.33 -0.52 -0.73 -0.99 -1.19 -1.50 -1.77 -1.49 -1.60 -2.01 -2.12 -2.30 -3.76 -3.95 -4.91 -5.07 -5.56 -5.14 -5.21 -6.09 -6.97 -6.71 -7.96
100° -0.19 -0.35 -0.45 -0.43 -0.37 -0.39 -0.30 -0.19 -0.83 -0.89 -0.84 -0.87 -1.25 -1.76 -1.50 -1.62 -2.81 -2.46 -3.40 -3.88 -4.52 -5.18 -5.48 -6.51 -6.69 -6.38 -7.51 -8.22 -8.19 -8.52
110° -0.22 -0.35 -0.50 -0.50 -0.45 -0.54 -0.59 -0.11 -0.71 -1.13 -1.19 -1.28 -1.13 -1.11 -0.95 -1.89 -2.72 -2.70 -3.93 -4.91 -5.18 -6.31 -5.99 -6.37 -6.43 -6.80 -8.20 -9.19 -9.02 -10.35
120° -0.23 -0.36 -0.53 -0.54 -0.49 -0.64 -0.83 -0.35 -0.73 -0.96 -1.21 -1.50 -1.52 -1.36 -0.59 -0.91 -2.40 -2.11 -3.60 -5.38 -5.95 -7.18 -7.95 -8.78 -8.42 -8.49 -9.24 -9.55 -9.39 -9.70
130° -0.29 -0.41 -0.59 -0.59 -0.51 -0.73 -1.00 -0.71 -1.14 -1.14 -1.14 -1.34 -1.58 -1.68 -0.98 -1.24 -2.16 -1.11 -2.81 -4.33 -5.31 -6.09 -7.02 -7.35 -8.52 -9.11 -10.40 -11.92 -11.84 -12.35
140° -0.28 -0.37 -0.56 -0.54 -0.49 -0.70 -0.99 -0.86 -1.44 -1.60 -1.61 -1.70 -1.74 -1.73 -1.14 -1.38 -2.30 -2.17 -2.60 -3.40 -4.63 -5.82 -6.23 -6.35 -7.12 -7.21 -8.12 -9.23 -9.00 -9.59
150° -0.27 -0.39 -0.55 -0.48 -0.48 -0.65 -0.87 -0.78 -1.50 -1.90 -2.00 -2.23 -2.36 -2.37 -1.75 -2.22 -2.61 -2.04 -3.10 -3.99 -4.82 -6.38 -6.82 -6.80 -7.19 -7.39 -8.22 -9.20 -8.86 -9.07
160° -0.27 -0.38 -0.53 -0.45 -0.44 -0.55 -0.76 -0.56 -1.29 -1.65 -1.70 -1.95 -2.16 -2.21 -1.71 -2.64 -3.71 -3.33 -4.46 -5.01 -5.89 -6.80 -6.82 -7.07 -7.95 -8.14 -9.06 -9.84 -9.52 -10.18
170° -0.32 -0.40 -0.54 -0.46 -0.41 -0.54 -0.70 -0.41 -1.17 -1.32 -1.30 -1.32 -1.64 -1.55 -0.98 -1.66 -2.45 -1.98 -3.72 -4.72 -5.60 -6.97 -8.46 -7.78 -10.61 -10.56 -10.37 -11.45 -10.70 -11.62
180° -0.27 -0.38 -0.50 -0.41 -0.41 -0.47 -0.60 -0.36 -0.92 -1.24 -1.14 -1.23 -1.33 -1.17 -0.61 -1.11 -1.81 -1.46 -2.77 -3.36 -3.61 -6.13 -5.78 -6.60 -7.25 -7.53 -8.91 -9.39 -8.84 -9.86
190° -0.28 -0.36 -0.45 -0.42 -0.42 -0.47 -0.66 -0.46 -1.09 -1.35 -1.36 -1.53 -1.65 -1.73 -1.25 -1.87 -2.79 -2.82 -4.17 -5.10 -6.20 -7.50 -7.84 -8.29 -9.39 -9.28 -10.39 -11.08 -10.13 -11.07
200° -0.22 -0.35 -0.44 -0.42 -0.44 -0.53 -0.75 -0.59 -1.32 -1.67 -1.83 -2.05 -2.25 -2.42 -2.22 -2.92 -3.58 -3.18 -3.88 -4.50 -5.06 -6.87 -7.11 -7.29 -8.62 -8.69 -9.73 -10.39 -10.03 -10.46
210° -0.27 -0.36 -0.47 -0.45 -0.47 -0.60 -0.88 -0.76 -1.45 -1.82 -1.99 -2.02 -2.19 -2.17 -1.81 -1.94 -2.58 -2.02 -3.19 -4.18 -5.10 -6.49 -6.66 -6.54 -8.32 -8.10 -8.82 -9.82 -9.70 -10.08
220° -0.29 -0.40 -0.51 -0.56 -0.53 -0.68 -0.99 -0.83 -1.29 -1.55 -1.58 -1.56 -1.68 -1.76 -1.39 -1.65 -2.73 -2.09 -2.56 -3.65 -4.81 -6.61 -6.74 -6.78 -8.18 -8.06 -9.32 -10.38 -10.72 -11.79
230° -0.25 -0.39 -0.49 -0.56 -0.54 -0.65 -0.94 -0.59 -0.89 -1.02 -1.19 -1.46 -1.69 -1.81 -1.28 -1.35 -2.02 -1.56 -3.21 -4.53 -5.81 -7.23 -7.81 -8.50 -9.85 -9.78 -11.26 -11.82 -11.56 -12.51
240° -0.34 -0.43 -0.57 -0.64 -0.54 -0.64 -0.84 -0.26 -0.77 -1.14 -1.46 -1.67 -1.60 -1.32 -0.63 -1.54 -2.93 -2.61 -4.10 -5.30 -6.27 -8.07 -8.13 -7.77 -7.59 -7.66 -8.88 -9.22 -9.28 -11.29
250° -0.24 -0.32 -0.41 -0.48 -0.45 -0.44 -0.46 -0.10 -0.66 -1.09 -1.22 -1.06 -1.16 -1.51 -1.65 -2.10 -2.98 -3.10 -3.76 -5.15 -4.69 -6.29 -5.95 -6.67 -7.04 -7.23 -7.84 -9.09 -10.05 -10.54
260° -0.20 -0.30 -0.37 -0.41 -0.39 -0.31 -0.25 -0.19 -0.73 -0.89 -0.97 -1.12 -1.45 -1.83 -1.85 -1.89 -2.60 -2.33 -3.54 -4.03 -4.94 -5.05 -5.73 -6.38 -6.39 -6.60 -7.25 -8.14 -8.34 -9.05
270° -0.23 -0.29 -0.35 -0.35 -0.29 -0.19 -0.16 -0.29 -0.53 -0.89 -1.19 -1.55 -1.56 -1.63 -1.43 -1.50 -1.85 -2.23 -2.88 -3.92 -3.58 -5.19 -5.08 -5.09 -5.22 -5.72 -6.47 -7.17 -7.65 -8.14
280° -0.20 -0.24 -0.27 -0.22 -0.19 -0.07 -0.16 -0.17 -0.36 -1.12 -1.45 -1.18 -1.31 -1.31 -0.84 -1.49 -1.65 -1.71 -2.54 -2.99 -3.15 -3.78 -3.54 -4.37 -5.12 -4.93 -5.53 -6.22 -5.82 -6.74
290° -0.18 -0.20 -0.21 -0.18 -0.11 -0.02 -0.22 -0.05 -0.39 -1.15 -1.22 -1.01 -1.05 -0.75 -0.75 -0.80 -1.63 -1.35 -1.78 -2.75 -2.62 -3.43 -3.53 -3.74 -3.92 -3.48 -4.36 -4.95 -4.81 -5.04
300° -0.10 -0.14 -0.14 -0.11 -0.05 0.03 -0.21 0.07 -0.44 -0.74 -0.83 -0.73 -0.52 -0.57 -0.77 -0.49 -1.33 -0.97 -1.51 -2.24 -1.80 -2.82 -2.22 -2.66 -3.03 -2.91 -3.46 -3.52 -3.19 -4.26
310° -0.07 -0.09 -0.07 -0.07 -0.03 0.04 -0.17 0.14 -0.43 -0.40 -0.64 -0.34 -0.29 -0.60 -0.42 -0.64 -0.94 -0.30 -1.24 -1.38 -1.33 -1.46 -1.60 -2.18 -2.29 -1.96 -2.37 -2.65 -2.53 -2.97
320° -0.04 -0.04 -0.04 -0.03 -0.03 0.04 -0.10 0.14 -0.33 -0.24 -0.47 -0.03 -0.26 -0.43 -0.32 -0.70 -0.57 -0.15 -0.99 -1.26 -0.72 -1.23 -1.23 -1.27 -1.49 -1.10 -1.46 -2.02 -1.73 -1.74
330° -0.04 -0.05 -0.03 -0.02 -0.03 0.00 -0.07 0.07 -0.22 -0.22 -0.32 0.06 -0.24 -0.23 -0.28 -0.55 -0.31 0.05 -0.33 -0.76 -0.05 -1.02 -0.52 -0.61 -1.00 -0.41 -0.99 -1.33 -0.74 -1.09
340° -0.04 -0.03 -0.02 -0.02 -0.02 -0.03 -0.08 0.06 -0.16 -0.17 -0.13 -0.01 -0.19 -0.08 0.03 -0.26 -0.19 0.05 -0.13 -0.41 0.00 -0.45 -0.14 -0.22 -0.30 -0.14 -0.48 -0.67 -0.18 -0.71
350° 0.04 0.05 0.07 0.09 0.04 0.06 0.11 0.08 0.09 0.11 0.03 0.17 0.09 0.03 -0.09 -0.05 0.10 0.08 0.10 -0.21 0.04 -0.15 0.09 0.14 -0.33 0.04 -0.17 -0.02 0.00 -0.16

左右にスクロールして表をご覧ください。

図26 NL-53 WS-16装着時の指向特性（垂直方向）
図26 NL-53 WS-16装着時の指向特性（垂直方向）

表18 NL-53 WS-16装着時の指向特性（垂直方向）

角度（度） 公称周波数 / 厳密周波数(Hz)
250/251.19 315/316.23 400/398.11 500/501.19 630/630.96 800/794.33 1000/1000.0 1250/1258.9 1600/1584.9 2000/1995.3 2240/2238.7 2500/2511.9 2800/2818.4 3150/3162.3 3550/3548.1 4000/3981.1 4500/4466.8 5000/5011.9 5600/5623.4 6300/6309.6 7100/7079.5 8000/7943.3 8500/8414.0 9000/8912.5 9500/9440.6 10000/10000 10600/10593 11200/11220 11800/11885 12500/12589
0° 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10° -0.01 -0.01 -0.02 -0.04 -0.02 -0.01 -0.04 0.00 -0.07 -0.02 0.00 -0.02 -0.04 -0.05 -0.07 0.00 -0.07 -0.02 -0.11 -0.06 0.00 -0.07 -0.02 0.00 -0.05 -0.06 0.11 -0.14 -0.04 -0.21
20° 0.06 0.03 0.05 0.02 0.01 0.06 0.04 0.08 -0.03 0.05 -0.05 0.03 -0.03 -0.06 -0.15 -0.09 0.00 -0.21 -0.22 -0.39 0.12 -0.36 -0.08 -0.37 -0.14 -0.19 -0.17 -0.50 -0.16 -0.14
30° -0.01 -0.04 -0.02 -0.06 0.00 0.01 -0.08 0.12 -0.28 -0.07 -0.24 -0.01 -0.18 -0.22 -0.16 -0.19 -0.37 -0.33 -0.52 -0.78 -0.16 -0.63 -0.49 -0.83 -0.73 -0.50 -0.65 -0.89 -0.86 -0.67
40° -0.08 -0.09 -0.08 -0.16 0.03 -0.01 -0.17 0.14 -0.45 -0.22 -0.43 -0.14 -0.23 -0.43 -0.32 -0.27 -0.68 -0.34 -0.68 -1.07 -0.54 -0.99 -0.92 -1.14 -1.80 -1.04 -0.85 -1.63 -1.51 -1.50
50° -0.12 -0.14 -0.13 -0.20 0.01 0.00 -0.23 0.10 -0.54 -0.35 -0.53 -0.33 -0.31 -0.63 -0.49 -0.65 -0.90 -0.60 -1.07 -1.80 -1.38 -1.71 -1.38 -1.81 -2.60 -2.08 -1.64 -2.13 -2.61 -2.42
60° -0.10 -0.15 -0.17 -0.24 -0.05 0.02 -0.26 0.00 -0.55 -0.69 -0.75 -0.60 -0.47 -0.74 -0.64 -1.11 -1.12 -1.31 -1.50 -2.03 -1.98 -2.42 -2.39 -2.36 -3.22 -3.14 -2.51 -3.16 -3.07 -3.44
70° -0.13 -0.17 -0.20 -0.24 -0.09 0.02 -0.21 -0.08 -0.43 -1.16 -1.14 -0.79 -0.82 -0.94 -0.68 -1.27 -1.55 -1.22 -1.95 -2.59 -2.34 -2.69 -3.06 -3.77 -4.00 -3.70 -3.68 -4.68 -4.46 -4.28
80° -0.15 -0.23 -0.24 -0.28 -0.17 -0.06 -0.12 -0.15 -0.31 -1.04 -1.56 -1.20 -0.99 -1.36 -1.06 -1.14 -1.87 -2.06 -2.38 -3.19 -2.88 -3.74 -3.81 -4.20 -5.18 -4.81 -4.80 -5.66 -5.67 -5.94
90° -0.20 -0.26 -0.31 -0.35 -0.27 -0.17 -0.07 -0.25 -0.39 -1.00 -1.40 -1.40 -1.27 -1.42 -1.65 -1.63 -1.72 -2.67 -3.05 -3.49 -3.39 -4.53 -4.59 -4.49 -5.74 -5.45 -5.59 -6.59 -6.70 -7.21
100° -0.20 -0.29 -0.34 -0.34 -0.37 -0.27 -0.12 -0.22 -0.81 -0.87 -0.90 -1.43 -1.76 -1.92 -1.54 -1.96 -1.65 -2.31 -3.04 -4.37 -4.97 -4.64 -4.83 -5.77 -6.34 -5.94 -6.70 -7.70 -7.71 -8.91
110° -0.23 -0.32 -0.39 -0.35 -0.46 -0.42 -0.42 -0.08 -0.79 -0.74 -1.47 -1.16 -1.27 -1.84 -2.27 -2.49 -2.47 -2.96 -3.25 -4.55 -4.41 -7.00 -6.25 -6.53 -6.65 -6.93 -7.52 -8.61 -8.57 -9.68
120° -0.31 -0.31 -0.40 -0.37 -0.52 -0.52 -0.72 -0.16 -0.44 -0.80 -1.18 -1.29 -1.55 -1.70 -1.46 -1.60 -2.74 -3.50 -3.61 -5.50 -5.32 -6.70 -6.97 -7.55 -7.82 -8.18 -9.06 -9.46 -9.59 -10.87
130° -0.25 -0.31 -0.42 -0.38 -0.54 -0.56 -0.88 -0.59 -0.64 -0.68 -0.88 -0.86 -1.16 -1.71 -2.16 -2.15 -1.70 -2.26 -3.67 -5.24 -5.92 -7.36 -7.73 -8.34 -8.99 -8.82 -9.12 -10.05 -10.46 -11.59
140° -0.24 -0.33 -0.41 -0.36 -0.56 -0.57 -0.89 -1.01 -1.13 -1.34 -1.35 -1.20 -0.99 -0.97 -0.75 -1.38 -2.16 -3.21 -3.11 -3.76 -4.11 -6.89 -7.69 -8.14 -8.85 -8.86 -8.99 -11.41 -11.47 -12.23
150° -0.19 -0.28 -0.39 -0.35 -0.53 -0.52 -0.77 -1.01 -1.33 -1.85 -2.10 -2.14 -2.04 -1.87 -1.52 -1.20 -1.21 -1.33 -2.24 -4.02 -5.07 -6.31 -6.89 -6.99 -7.60 -7.41 -7.20 -8.92 -9.08 -9.70
160° -0.24 -0.31 -0.39 -0.36 -0.46 -0.48 -0.67 -0.77 -1.29 -1.70 -2.05 -2.26 -2.46 -2.84 -3.31 -3.58 -3.54 -3.78 -3.33 -3.80 -3.63 -4.53 -4.90 -5.67 -6.59 -6.71 -7.12 -8.40 -8.84 -9.58
170° -0.24 -0.30 -0.46 -0.37 -0.42 -0.44 -0.57 -0.48 -0.99 -1.20 -1.48 -1.35 -1.58 -1.88 -1.87 -2.31 -2.65 -4.03 -4.91 -6.26 -6.75 -8.99 -8.85 -10.31 -10.90 -10.25 -10.37 -11.24 -11.50 -12.48
180° -0.16 -0.25 -0.33 -0.34 -0.41 -0.34 -0.39 -0.37 -0.75 -0.94 -1.09 -1.14 -1.16 -1.11 -0.84 -1.21 -1.26 -1.64 -2.75 -3.77 -4.06 -5.79 -6.76 -7.11 -9.00 -8.04 -7.32 -9.05 -9.90 -9.99
190° -0.19 -0.26 -0.41 -0.31 -0.40 -0.40 -0.51 -0.40 -0.87 -1.05 -1.27 -1.07 -1.27 -1.28 -1.07 -1.41 -1.60 -2.08 -3.72 -4.81 -5.08 -7.95 -8.70 -9.18 -10.86 -11.62 -11.62 -12.92 -13.21 -15.02
200° -0.15 -0.33 -0.45 -0.47 -0.44 -0.47 -0.56 -0.51 -1.12 -1.32 -1.71 -1.52 -1.82 -2.07 -2.03 -2.82 -3.60 -4.45 -6.08 -7.74 -7.27 -8.68 -9.18 -9.19 -10.83 -9.44 -8.76 -9.27 -10.00 -10.27
210° -0.19 -0.33 -0.45 -0.51 -0.48 -0.53 -0.68 -0.77 -1.37 -1.70 -2.11 -2.10 -2.23 -2.56 -2.47 -3.32 -3.14 -2.59 -2.85 -3.61 -3.77 -6.17 -6.19 -7.61 -8.95 -8.59 -8.74 -9.05 -9.71 -10.44
220° -0.15 -0.32 -0.46 -0.52 -0.51 -0.57 -0.78 -0.94 -1.35 -1.63 -1.74 -1.71 -1.51 -1.66 -1.58 -1.43 -0.95 -2.66 -3.53 -4.95 -5.08 -5.67 -6.06 -6.69 -7.70 -8.13 -8.73 -9.81 -10.78 -11.35
230° -0.15 -0.32 -0.43 -0.51 -0.52 -0.57 -0.79 -0.82 -0.93 -0.91 -0.95 -1.05 -1.14 -1.38 -1.69 -1.95 -2.64 -2.71 -2.16 -4.37 -6.39 -6.45 -7.22 -8.45 -10.41 -10.22 -9.99 -10.77 -11.02 -11.62
240° -0.20 -0.28 -0.42 -0.48 -0.51 -0.53 -0.71 -0.34 -0.43 -0.66 -1.05 -1.26 -1.60 -1.86 -1.51 -1.25 -1.67 -2.53 -4.26 -5.75 -5.53 -7.54 -7.64 -7.89 -8.78 -8.95 -8.93 -10.25 -10.34 -10.00
250° -0.16 -0.27 -0.40 -0.46 -0.45 -0.45 -0.45 -0.01 -0.41 -0.93 -1.45 -1.43 -1.31 -1.33 -1.24 -2.08 -3.04 -2.99 -4.20 -4.44 -5.03 -6.56 -6.51 -7.39 -7.37 -7.28 -7.76 -9.12 -9.39 -9.52
260° -0.12 -0.28 -0.37 -0.40 -0.41 -0.34 -0.15 -0.15 -0.88 -0.84 -1.16 -1.30 -1.22 -1.48 -1.89 -2.45 -2.38 -3.40 -3.27 -4.87 -5.20 -4.82 -5.30 -6.53 -7.50 -6.67 -6.86 -8.06 -8.79 -8.46
270° -0.10 -0.21 -0.31 -0.34 -0.31 -0.16 0.04 -0.36 -0.59 -0.97 -0.81 -1.10 -1.25 -1.61 -1.86 -1.20 -1.93 -2.18 -3.30 -3.47 -3.73 -5.39 -4.78 -4.74 -5.90 -5.69 -5.90 -7.11 -7.34 -7.63
280° -0.07 -0.15 -0.19 -0.20 -0.23 -0.03 0.10 -0.39 -0.25 -0.75 -1.16 -1.26 -1.16 -1.50 -1.03 -1.18 -1.54 -2.55 -1.74 -3.43 -3.12 -3.95 -4.15 -4.70 -4.44 -5.02 -6.02 -5.94 -5.80 -6.40
290° -0.07 -0.14 -0.15 -0.14 -0.15 0.04 -0.06 -0.29 -0.39 -0.80 -0.99 -1.09 -1.04 -0.82 -0.83 -1.44 -1.14 -2.15 -2.48 -2.79 -2.65 -3.65 -3.67 -4.38 -3.57 -3.47 -4.61 -5.26 -4.58 -4.77
300° -0.09 -0.11 -0.12 -0.09 -0.12 0.04 -0.15 -0.22 -0.44 -0.62 -0.83 -0.94 -0.48 -0.46 -0.85 -0.70 -1.13 -1.15 -1.78 -1.95 -1.24 -3.01 -2.48 -2.78 -2.99 -3.31 -3.26 -3.82 -3.56 -3.38
310° -0.03 -0.08 -0.08 -0.04 -0.07 0.05 -0.19 -0.09 -0.40 -0.38 -0.67 -0.58 -0.20 -0.50 -0.78 -0.43 -0.84 -1.20 -0.85 -1.69 -1.99 -1.57 -1.83 -2.61 -2.07 -1.93 -2.27 -2.96 -2.25 -2.59
320° 0.02 -0.05 -0.01 0.03 -0.04 0.05 -0.05 -0.02 -0.25 -0.21 -0.51 -0.31 -0.12 -0.37 -0.32 -0.36 -0.36 -1.23 -0.99 -0.96 -0.91 -1.92 -1.25 -1.65 -1.39 -1.19 -1.58 -2.03 -1.87 -1.83
330° 0.00 -0.05 -0.01 0.00 -0.03 0.00 -0.03 0.00 -0.17 -0.15 -0.27 -0.04 -0.14 -0.27 0.10 -0.51 -0.17 -0.68 -0.79 -1.18 0.19 -1.27 -0.48 -1.23 -0.73 -0.31 -0.99 -1.41 -0.73 -0.61
340° 0.07 -0.04 0.01 -0.02 0.01 0.00 -0.01 0.02 -0.06 -0.07 -0.11 -0.03 -0.09 -0.13 0.11 -0.28 -0.13 0.02 -0.22 -0.51 0.53 -0.31 -0.08 -0.60 -0.66 0.04 -0.44 -0.57 -0.28 -0.25
350° -0.03 0.00 0.02 -0.02 -0.01 0.02 0.01 0.00 0.02 0.00 -0.01 -0.04 -0.02 0.01 0.03 -0.03 -0.04 0.17 0.05 -0.10 0.29 -0.19 -0.06 -0.21 -0.15 0.05 -0.24 -0.18 0.19 0.01

左右にスクロールして表をご覧ください。
